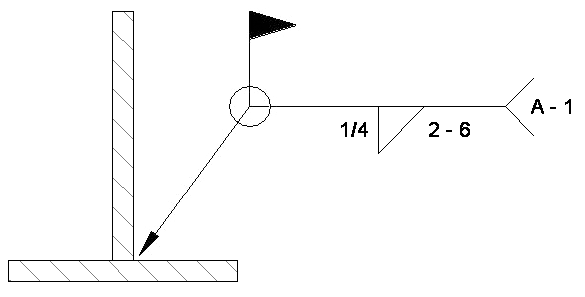

焊接符号

放置焊接符号

1. 单击“注释”选项卡 “符号”面板 （符号）。
2. 在类型选择器中，选择适当的焊接符号。

   可以放置下列类型的焊接符号：

   • 圆角
   • 外斜角
   • 斜角
   • V
   • 后
   • 外 V 角
   • J
   • 条形
   • 方形
   • U
3. 在绘图区域中要显示符号的位置单击鼠标。
4. 单击“修改”，然后选择焊接符号。
5. 在“属性”选项板上，为焊接符号指定所需的属性。

   可以指定下列焊接符号属性：

   • 顶部符号类型、大小和长度
   • 底部符号类型、大小和长度
   • 等高线符号类型
   • 引线配置
   • 尾和尾注释显示
   • 围焊和现场焊接符号显示
   • 左或右符号的方向

   也可以通过选择焊接符号、然后单击相应的蓝色文本值来编辑各个焊接符号参数。 在编辑框中键入所需的值，然后按 Enter 键。


您也可在族编辑器中创建焊接符号并将其载入到项目中。 要创建焊接符号族，可使用“常规注释”样板。 请参见打开族编辑器和载入和保存族。 当创建焊接符号族时，您会注意到只能在一个视图中查看该族。 与其他注释相同，它是视图专有的。
