自适应构件

“自适应构件”功能是指基于填充图案的幕墙嵌板的自我适应。设计该功能旨在处理构件需要灵活适应许多独特概念条件的情况。例如，自适应构件可以用在通过布置多个符合用户定义限制条件的构件而生成的重复系统中。

可通过修改参照点来创建自适应点。通过捕捉这些灵活点而绘制的几何图形将产生自适应的构件。

注： 可以为自适应构件指定一个类别。

自适应构件只能用于填充图案嵌板族、自适应构件族、概念体量环境和项目。

提示： 如果用于构件，造型操纵柄将在项目环境中操作。

在概念设计环境中放置自适应构件

1. 可以将自适应模型放置到另一个自适应构件、概念体量、幕墙嵌板、内建体量和项目环境中。

   打开一个新的常规模型自适应族，以自适应点为参照设计一个常规模型。

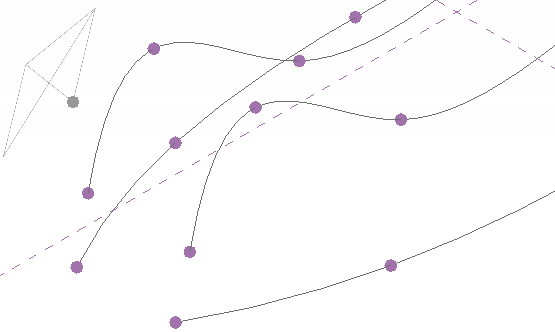

2. 将自适应构件载入到设计构件、体量或项目中。下面的图中使用包含 4 个自适应点的如下常规模型。

3. 在您的设计中，从项目浏览器将该构件族拖曳到绘图区域中。该构件族列在“常规模型”下。


   请注意，该模型的形状会在光标上表示出来。

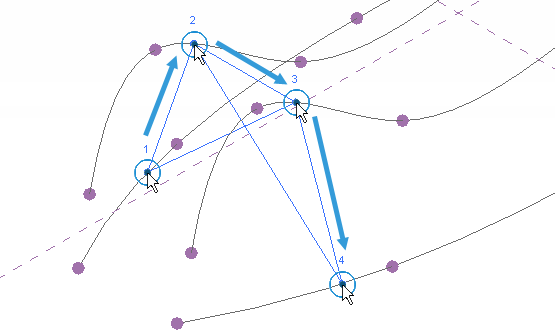

4. 在概念设计中放置模型的自适应点。
   提示： 可随时按 Esc 键，来基于当前的自适应点放置模型。例如，如果您的模型有 5 个自适应点，而您在放置两个点后按 Esc 键，则将基于这两个点放置模型。

   注： 点的放置顺序非常重要。如果构件是一个拉伸，当点按逆时针方向放置时，拉伸的方向将会翻转。

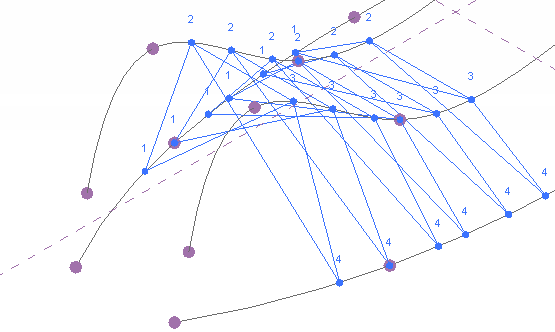

5. 如果需要，可以继续放置该模型的多个副本。要手动安排模型的多个副本，请选择一个模型，然后在按住 Ctrl 键的同时进行移动，以放置其他实例。

6. 您可以返回自适应构件模型，添加其他几何图形，然后重新导入。

如果添加或删除了自适应点，可以重新载入自适应构件。
