明细表概述

明细表以表格形式显示信息，这些信息是从项目中的图元属性中提取的。 明细表可以列出要编制明细表的图元类型的每个实例，或根据明细表的成组标准将多个实例压缩到一行中。

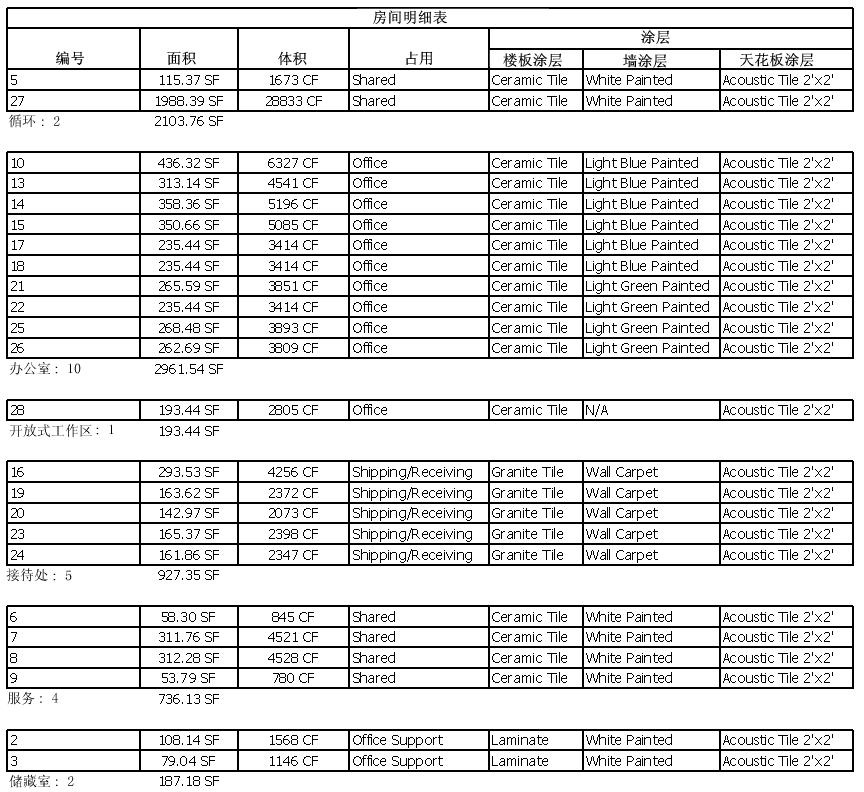

样例

可以在设计过程中的任何时候创建明细表。 如果对项目的修改会影响明细表，明细表将自动更新以反映这些修改。 可以将明细表添加到图纸中。 请参见将明细表添加到图纸中。

可以将明细表导出到其他软件程序中，如电子表格程序。

明细表更新

修改项目时，所有明细表都会自动更新。 例如，如果移动一面墙，则房间明细表中的平方英尺也会相应更新。

修改项目中建筑构件的属性时，相关的明细表会自动更新。

例如，可以在项目中选择一扇门并修改其制造商属性。 门明细表将反应制造商属性的变化。

明细表类型

可以创建不同类型的明细表：

• 明细表（或数量）
• 关键字明细表
• 材质提取
• 注释明细表（或注释块）
• 修订明细表
• 视图列表
• 图纸列表

配电盘明细表

图形柱明细表

设置明细表的格式

有多种选择可用于设置明细表的外观格式。 您可以：

• 指定显示的顺序和属性类型。
• 创建总数
• 创建您自己的自定义属性，然后可以将其包含在明细表中
• 对明细表应用阶段
• 设置要将背景颜色应用于明细表中单元格的条件，以确认是否满足设计参数。

明细表提示

• 明细表视图中可以使用鼠标滚轮滚动。 滚动鼠标滚轮可以实现垂直滚动。 按住 Shift 键并移动鼠标滚轮可以实现水平滚动。
• 可以从明细表视图中选择非明细表视图中的图元。 如果平铺窗口，则该方法非常有用。 （要平铺窗口，请单击“视图”选项卡 “窗口”面板 “平铺”。） 要查看非明细表视图中的图元，请在明细 表中相应图元的单元中单击，然后单击“修改明细表/数量”选项卡 “明细表”面板 “在模型中高亮显示”。 此时将显示“在视图中显示图元”对话框。 可以继续单击“显示在”对话框，打开显示该图元的其他视图。
