结构柱在柱明细表中通过相交轴线及其顶部和底部的约束和偏移来标识。 结构柱根据这些标识放置到柱明细表中。
要查看项目的结构柱明细表，请单击“视图”选项卡
“创建”面板 “明细表”下拉列表 “图形柱明细表”。 此时会创建一个新视图，此视图将显示在项目浏览器中。

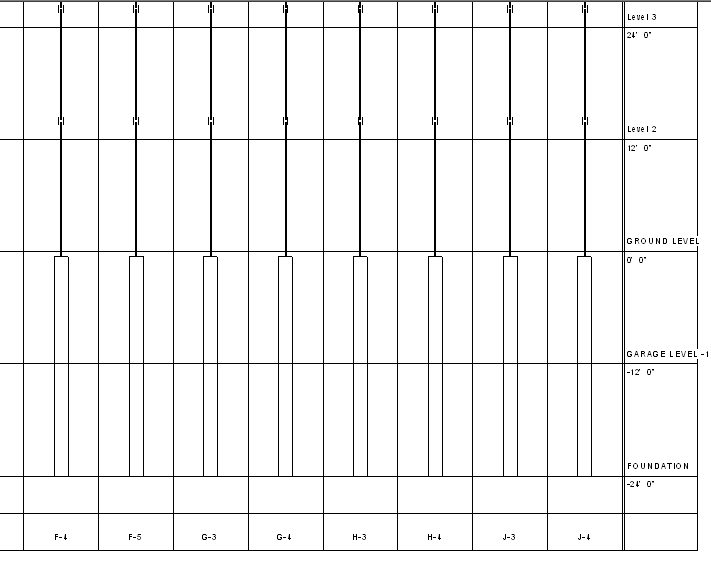

用交点标识并且拼接和底板可见的柱
使用图形柱明细表，可执行下列任务：
- 包括不在轴网上的柱。 请参见包括不在轴网上的柱。
- 根据视图过滤柱。
- 选择不显示的特定标高。 请参见在图形柱明细表中隐藏标高。
- 定义要显示的平面标高的范围。 请参见按平面标高范围显示。
- 定义要显示的柱位置的范围。 请参见按柱位置范围显示。
- 按材质过滤柱。 请参见按柱材质显示。
- 调整明细表外观。
- 修改文字属性。 请参见修改“图形柱明细表”的文字属性。
- 修改明细表的网格显示属性。 请参见修改“图形柱明细表”的轴网属性。
- 调整柱外观。 请参见修改柱的显示属性。
- 拆分明细表。 请参见将明细表拆分为多个部分。
- 在明细表中标记柱。 请参见按类别应用标记和标记所有未标记的对象。
- 对类似柱位置成组。 请参见按照类似位置对柱进行分组。
- 将明细表应用于图纸。 请参见添加图纸。
