标记桁架中的新腹杆

放置桁架后,如果调整桁架尺寸,可以为新腹杆指定框架标记放置。

注: 结构框架标记族必须在调整桁架尺寸之前载入。
  1. 在绘图区域中选择桁架。
  2. “属性”选项板的“标识数据”下,从“在视图中标记新构件”下拉列表中选择“无”或一个平行立面视图。
  3. 单击“应用”。

所做的选择将在特定标高为桁架中的新构件放置标记。

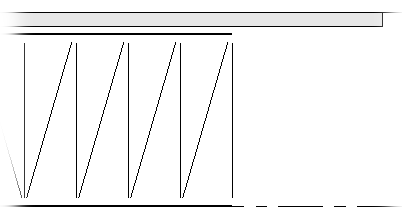

桁架起始位置

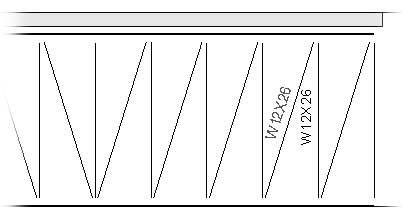

延伸的桁架

必须通过增加桁架的长度添加新构件。如果需要,单击并重新定位标记。
