操纵连接的形状

在概念设计环境中,可以通过三维控件修改已连接形状的表面、边或顶点。

注: 如果无法选择曲面,请启用“按面选择图元”选项。 请参见控制图元选择

连接形状

  1. 单击“修改 | 形状图元”选项卡 “几何图形”面板 (连接)。

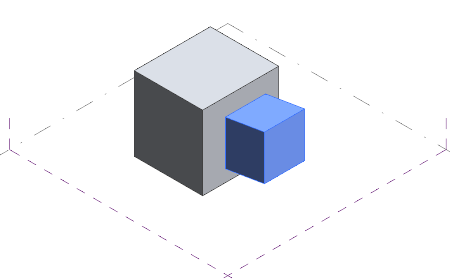

  2. 单击第一个尺寸。

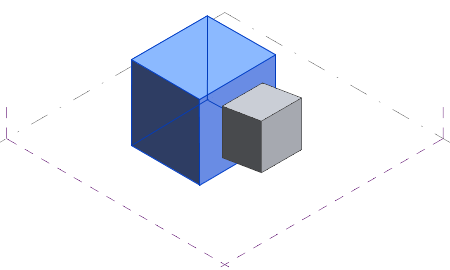

  3. 单击第二个尺寸。

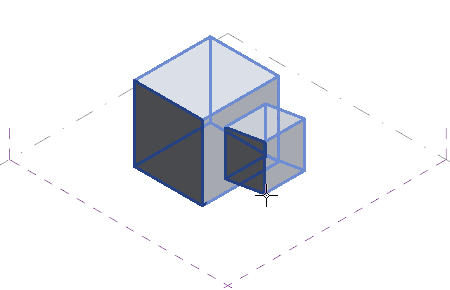

    形状即连接起来。 请参见连接几何图形

操纵连接的形状

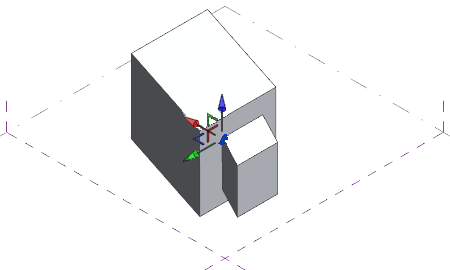

  1. 单击已连接的表面、边或顶点。 三维控制箭头将显示出来。
  2. 沿任何方向拖曳三维控制箭头。

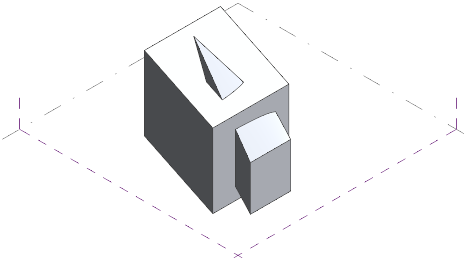

    连接的形状仍保持一个单位。
