支撑

支撑是连接梁和柱的斜构件。与梁相似,可以通过将指针捕捉到一个结构图元、单击起点、捕捉到另一个结构图元并单击终点来创建支撑。例如,支撑可出现于结构柱和结构梁之间。

可以在平面视图或框架立面视图中添加支撑。

支撑会将其自身附着到梁和柱,并根据建筑设计中的修改进行参数化调整。当附着到梁时,可以指定附着的类型:距离或比率。另外,可以设置希望距离或比率值相对的参照图元的端点;如果该端点附着到柱或墙上,可以为该点的高度设置标高和偏移。

可以将支撑复制、移动、镜像、阵列和旋转出创建这些支撑时所在的垂直平面。可以在平面视图和三维视图中完成此项操作。

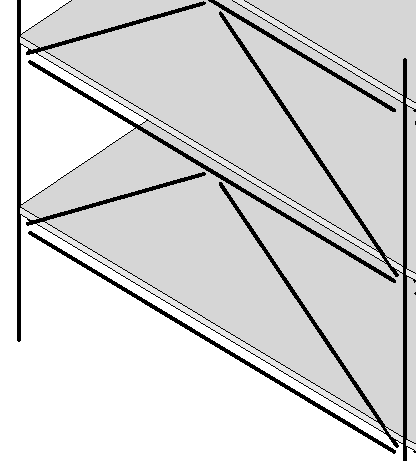

典型支撑
