按轴网放置多个柱

  1. 在功能区上,单击 “结构柱”。

      在哪里?

      Revit Structure
    • “结构”选项卡 “结构”面板 “结构柱”
    • “建筑”选项卡 “构建”面板 “柱”下拉列表 “结构柱”
  2. 单击“修改 | 放置结构柱”选项卡 “多个”面板 “在轴网上”。
  3. 选择多个轴网交点。详细信息请参见选择图元

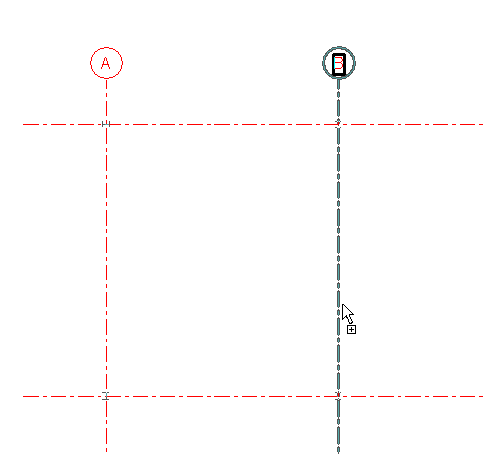

    通过轴网放置柱

    注: 柱将被放置在选定轴线的每个交点处。单击“完成”之后,才会实际创建柱。
  4. 空格键可旋转您正在创建的所有柱。
  5. 连续按空格键,直至柱处于所需的方向。
  6. 要将其他柱添加到轴网交点,请按住 Ctrl 键并拖曳其他拾取框。
  7. 单击“修改 | 放置结构柱”>“在轴网交点处”选项卡 “多个”面板 “完成”,以创建柱。
