结构柱

结构柱用于对建筑中的垂直承重图元建模。 尽管结构柱与建筑柱共享许多属性，但结构柱还具有许多由它自己的配置和行业标准定义的其他属性。 在行为方面，结构柱也与建筑柱不同。

结构图元（如，梁、支撑和独立基础）与建构柱连接；它们不与建筑柱连接。

另外，结构柱具有一个可用于数据交换的分析模型。 请参见结构构件分析模型。

通常，建筑师提供的图纸和模型可能包含轴网和建筑柱。 您可通过以下方式创建结构柱：手动放置每根柱或使用“在轴网处”工具将柱添加到选定的轴网交点。

可以在平面或三维视图中创建结构柱。

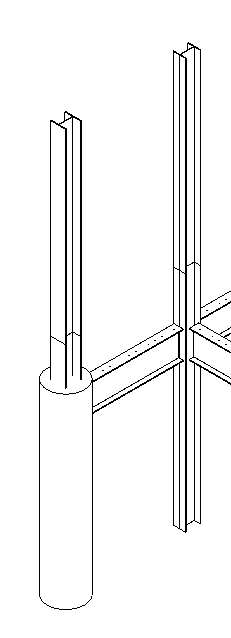

在三维视图中添加柱

在添加结构柱之前设置轴网很有帮助，因为结构柱可以捕捉到轴线（请参见添加轴网）。

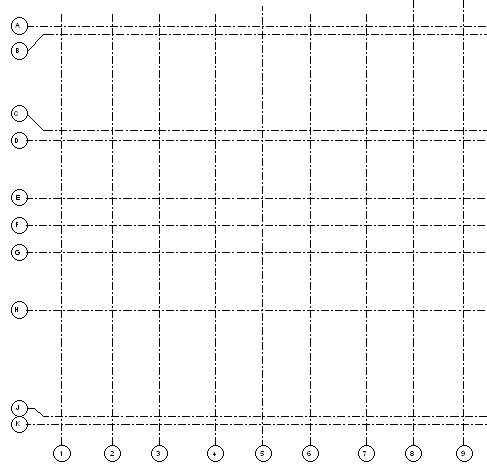

放置结构图元的轴网示例

轴线也为支撑提供了垂直平面。 单击“结构”选项卡 “基准”面板 “轴网”。

可以放置附着到其他结构图元上的结构柱。 详细信息请参见附着柱。
