在梁系统中剪切洞口

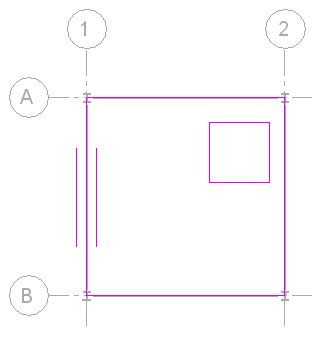

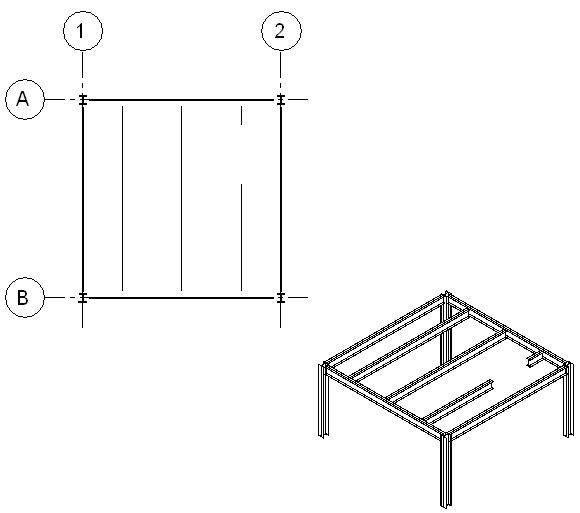

通过在梁系统边界内绘制一个线环,可以在结构梁系统中剪切一个洞口。

在梁系统中剪切洞口

  1. 选择梁系统,然后单击“修改 | 结构梁系统”选项卡 “模式”面板 “编辑边界”。
  2. 单击“修改 | 结构梁系统”选项卡>“编辑边界”“绘制”面板 “线”。定义洞口的边界。
  3. 使用“绘图”面板和选项栏上的其他可用绘制工具,在梁系统边界内绘制一个完整环。
  4. 单击“修改 | 结构梁系统 > 编辑边界”选项卡 “模式”面板 “完成编辑模式”。
