为幕墙系统添加幕墙网格

注: 下列步骤假定您已创建一个幕墙系统,但未创建自动网格。 要使用自动网格创建功能,请参见类型从动幕墙图元布局
  1. 单击“结构”选项卡 “构建”面板 “幕墙网格”。
  2. 打开三维视图。
  3. 将光标放置在系统边缘时,将显示一个临时网格线;单击可放置网格线。
    提示: 当在幕墙系统上放置幕墙网格线时,光标会捕捉边界线与其他任何线或参照平面的交点。

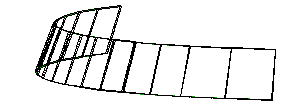

    Revit 会用单独的幕墙嵌板自动填充每个网格剖面(设计单元)。
