使用“定义坡度”属性创建屋顶坡度

通过将“定义坡度”属性应用到屋顶边界线,可以创建不同类型的屋顶线。

  1. 草图模式下,选择用于定义坡度(由 指示)的屋顶边界线。
  2. “属性”选项板中,选中或清除“定义屋顶坡度”。
  3. 要指定屋顶倾斜度,请选择坡度定义边界线,单击绘图区域中的数值坡度定义,然后为坡度输入一个值。

    可以在项目单位对话框中指定“坡度”属性的格式。

示例

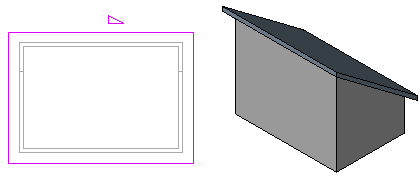

一条斜线构成一个平屋顶

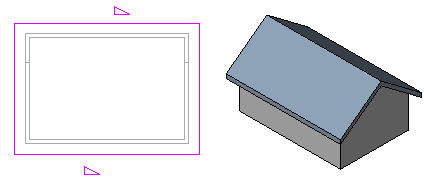

两条相反的斜线构成一个双坡

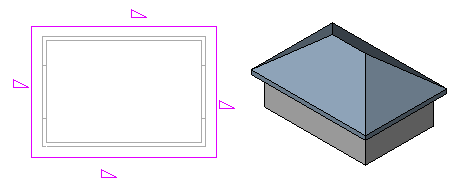

三条或四条斜线构成一个四坡屋顶

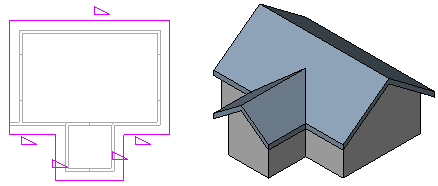

其他迹线屋顶和斜线生成不同的结果
