创建结构楼板时应用悬臂

  1. 打开平面视图显示将支撑结构楼板的梁或开间。
  2. 在功能区上,单击“结构楼板”。

      在哪里?

    • “结构”选项卡 “结构”面板 “楼板”下拉列表 “楼板:结构”
    • “建筑”选项卡 “构建”面板 “楼板”下拉列表 “楼板:结构”
  3. 单击“修改 | 创建楼层边界”选项卡 “绘制”面板 “边界线”,然后单击 (拾取支座)。
  4. “属性”选项板的“其他”下,为“混凝土悬臂”和“钢悬臂”输入偏移值。
  5. 单击“应用”。
  6. 选择将支撑结构楼板的梁。
  7. 单击“修改 | 创建楼层边界”选项卡 “模式”面板 “完成编辑模式”。

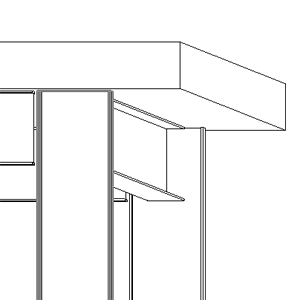

注: 根据创建楼板边缘的方向应用悬臂偏移。 这适用于线绘制、拾取支撑或拾取墙结构楼板的创建。 在悬臂出现在结构楼板内的情况下,进入草图模式,选择边缘并将悬臂值调整为负数。
