添加建筑地坪
打开一个场地平面视图。
单击“体量和场地”选项卡
“场地建模”面板
(建筑地坪)。
使用绘制工具
绘制
闭合环形式的建筑地坪。
在
“属性”选项板
中,根据需要设置“相对标高”和其他
建筑地坪属性
。
提示:
要在楼层平面视图中看见建筑地坪,请将建筑地坪偏移设置为比标高 1 更高的值或调整视图范围。
示例
下面的剖面视图显示了建筑地坪相对于表面的偏移。

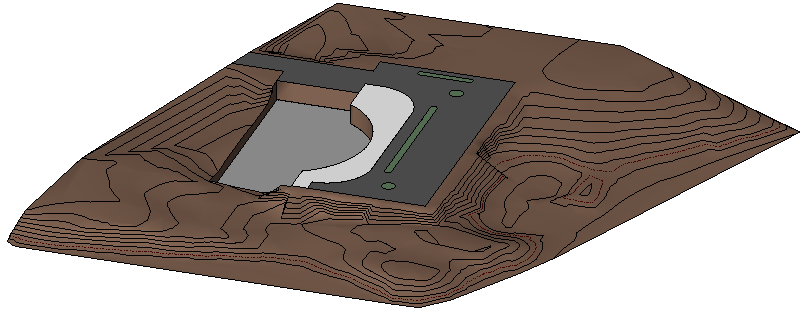

下图显示了平整地形表面上建筑地坪的三维视图。

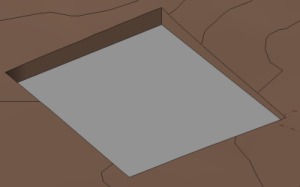

下图显示了地形表面上倾斜建筑地坪的三维视图。
