在立面或剖面中放置倾斜结构柱

  1. 打开项目的立面视图或剖面视图。
  2. 在功能区上,单击 “结构柱”。

      在哪里?

      Revit Structure
    • “结构”选项卡 “结构”面板 “结构柱”
    • “建筑”选项卡 “构建”面板 “柱”下拉列表 “结构柱”
  3. 使用“工作平面”对话框定义柱顶部和底部(如果捕捉参照不可用)。 请参见设置工作平面
    注: 如果需要使用以前放置的结构图元来定义柱的一端,请选择选项栏上的“三维捕捉”。 这是最准确的放置方法。
  4. 单击“修改 | 放置结构柱”选项卡 “放置”面板 “斜柱”。
  5. “属性”选项板上的类型选择器下拉列表中,选择一种结构柱类型。

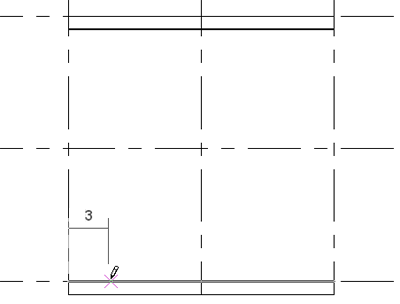

  6. 使用临时尺寸标注作为参照,在柱应开始的位置单击。

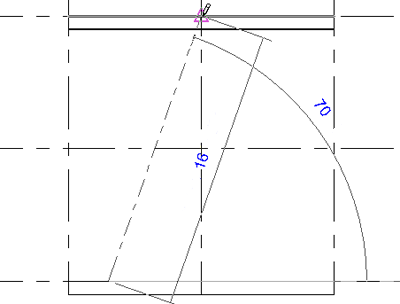

  7. 使用临时尺寸标注作为参照,在柱应结束的位置单击。

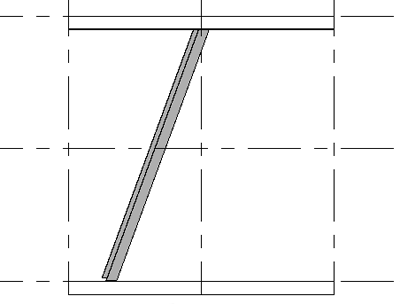

柱的放置方式将由两次单击及其关联的标高来定义。
