重设结构梁系统

“重设结构梁系统”工具使用原始梁系统参数重新创建梁系统。此工具可用于撤消对系统中单个梁的属性的修改。在重设梁系统之后,系统中的所有梁将拥有相同参数,并位于默认位置中。特别是,该工具还有以下重设影响:

请注意,如果修改了梁系统的草图,系统内的梁将保持附着在其原始支座上,直到梁系统重设为止。

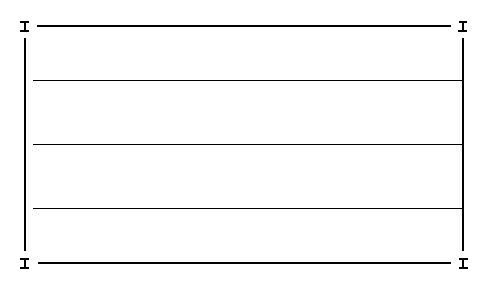

原始梁系统

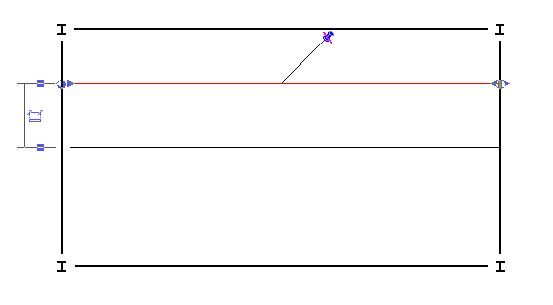

有改变的梁系统

使用“重设结构梁系统”工具

  1. 在绘图区域中,单击希望重设的梁系统。
  2. 单击“修改 | 结构梁系统”选项卡 “模式”面板 “编辑边界”。
  3. 单击“修改 | 结构梁系统 > 编辑边界”选项卡 “调整”面板 “重设系统”。

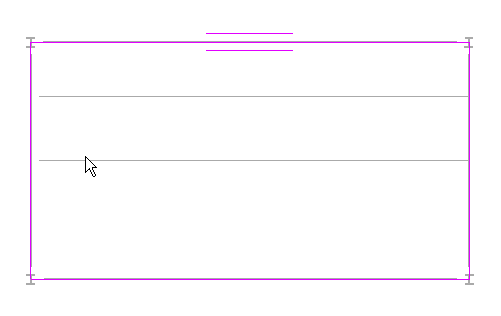

    重设结构梁系统

  4. 单击“修改 | 结构梁系统 > 编辑边界”选项卡 “模式”面板 “完成编辑模式”。

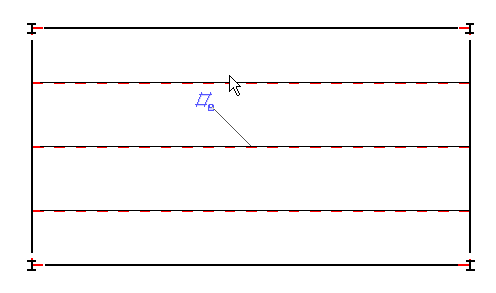

    梁系统重设
