结构梁系统(开间)可创建包含一系列平行放置的梁的结构框架图元。对于需要额外支座的结构,梁系统提供了一种对该结构的面积进行框架的便捷方法。

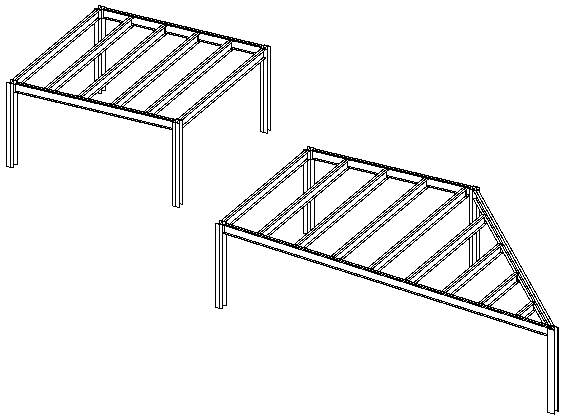

结构梁系统示例
梁系统参数随设计中的改变而调整。如果重新定位了一个柱,梁系统参数将自动随其位置的改变而调整。

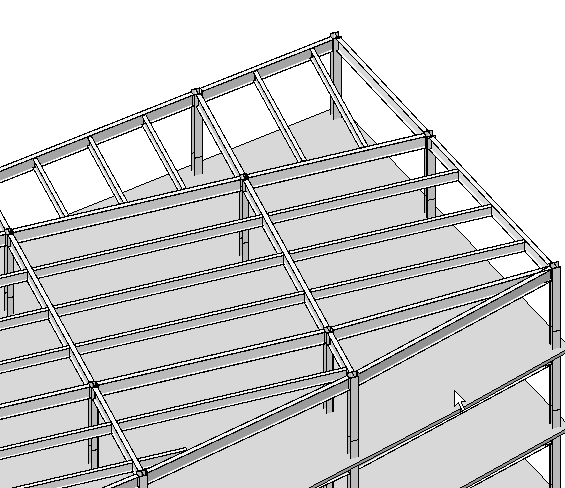

重新定位柱之后的结构梁系统及参数化调整的示例
可使用两种方法创建梁系统:
选项栏为这两种创建方法提供了梁系统参数,例如梁类型、对正和布局要求。详细信息请参见梁系统布局规则和填充图案。
