创建枝形吊灯

下列步骤描述了创建枝形吊灯的一般方法。 还可以使用此步骤来创建包含多个光源的照明设备族,并且对于该族,您不需要单独安排光源或控制其照明参数。 根据您的需求和设计意图的不同,所需的具体步骤将有所不同。

创建枝形吊灯

  1. 创建主体枝形吊灯族。

    方法?

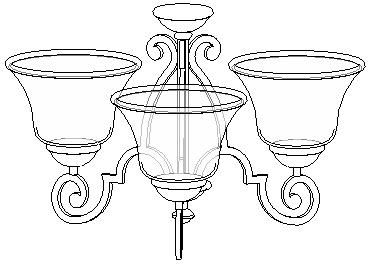

    1. 为枝形吊灯创建几何图形(部件)。

      请参见创建使用一个光源的照明设备

    2. 创建用于放置蜡烛并将其锁定到枝形吊灯的参照平面
  2. 为主体枝形吊灯族定义参数。

    方法?

    1. 单击“创建”选项卡 “属性”面板 “族类别和族参数”。
    2. 在“族类别和族参数”对话框的“族参数”下,选择“光源”。
    3. 清除“共享”。
    4. 单击“确定”。
  3. 在主体枝形吊灯族中,创建一根蜡烛(光源)。

    方法?

    1. 为蜡烛创建几何图形。
    2. 将蜡烛放到枝形吊灯上所需的位置,并将它在适当位置锁定。
    3. 定义光源的几何图形。
    4. 定义其参数。
    5. 在绘图区域中,根据情况移动光源符号使其与蜡烛对齐,并将它在适当位置锁定。
  4. 创建照明设备族来表示枝形吊灯的蜡烛。
    注: 将此族嵌套到主体枝形吊灯族中,并将此族的多个实例(即,多根蜡烛)放置到枝形吊灯中。 因此,此族应表示一个光源或蜡烛。

    方法?

    1. 在此族中,创建蜡烛的几何图形。 如果需要,可以复制和粘贴在主体枝形吊灯族中创建的蜡烛几何图形。

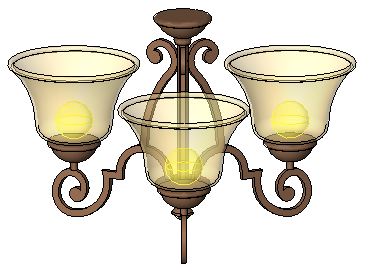

      注: 在前面所示的样例枝形吊灯中,蜡烛没有任何几何图形。 它仅定义光源。
    2. 定义族参数:单击“创建”选项卡 “属性”面板 “族类别和族参数”。 在“族”参数下,选择“光源”,清除“共享”,然后单击“确定”。
    3. 定义光源的几何图形。

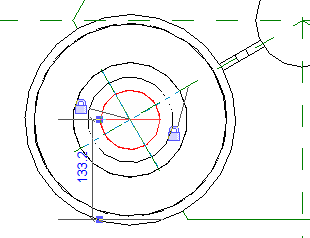

      枝形吊灯蜡烛的光源几何图形

    4. 为光源定义参数。
    5. 保存光源族。

    在下列步骤中,此族指的是蜡烛族。

  5. 将蜡烛族载入到主体枝形吊灯族中。

    请参见修改项目(或嵌套族)中的族

  6. 将蜡烛族的一个或多个实例放置到主体枝形吊灯族中。

    方法?

    1. 在族编辑器中打开主体枝形吊灯族。
    2. 单击“创建”选项卡 “模型”面板 (构件)。
    3. “类型选择器”选择光源族。
    4. 在绘图区域中单击以将光源(蜡烛)的实例放置到枝形吊灯中。

      使用参照平面正确放置蜡烛。

    5. 将蜡烛锁定到参照平面上。
  7. 将蜡烛族的“初始亮度”参数链接到主体枝形吊灯族的“初始亮度”参数。

    链接这些参数并将枝形吊灯添加到建筑模型中时,您可以在项目中作为整体调整枝形吊灯的“初始亮度”参数(或其他链接的参数)。 您无法修改枝形吊灯中的各个蜡烛的“初始亮度”。

    方法?

    1. 在主体枝形吊灯族中,从蜡烛族中选择其中一根蜡烛。
    2. 单击“修改 | <图元>”选项卡 “属性”面板 (类型属性)。

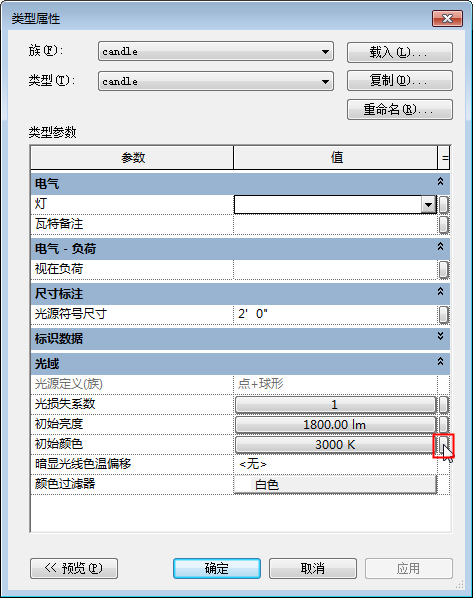

      “类型属性”对话框显示一个列,其列标题中有一个等号 。 对于可以链接到其他参数的每种类型的参数,在此列中会显示一个灰色按钮。

    3. 单击“初始亮度”参数(或者您希望能够为项目中的枝形吊灯修改的任何其他参数)的 列中的灰色按钮。
    4. 在“关联族参数”对话框中,选择“初始亮度”(或与您选择的类型参数相对应的参数),然后单击“确定”。
  8. 保存对主体枝形吊灯族的修改。

现在可以将枝形吊灯族的实例放置到建筑模型中。 请参见在建筑模型中使用灯光设备
