将分析墙调整到其他图元
导出到分析和设计软件之前,您可能需要调整涉及到其他分析图元的分析墙图元。使用“墙平差”工具可将分析墙调整到:
另一个分析墙
分析柱
分析梁
分析楼板或分析基础底板的分析节点。
将分析墙调整到其他图元
单击“分析”选项卡
“分析模型工具”面板
(分析调整)。
单击“编辑分析模型”面板
“墙平差”。
选择要调整的分析墙的末端边缘作为源分析图元。只能选择墙的竖直末端边缘作为源分析图元。
选择目标分析图元。当您将鼠标光标放在图元上时,可选作目标分析图元的图元将高亮显示。
单击“选择”面板
“修改”以接受更改并完成“墙平差”工具。您现在仍然处于分析编辑模式,可以继续调整分析图元。
单击
(完成编辑模式)以保存更改并退出分析编辑模式。要退出分析编辑模式而不保存所做更改,请单击
(取消)。

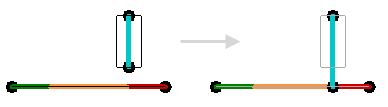

将分析墙调整到其他墙
要调整分析墙,以便使其末端边缘与另一分析墙相对应,请选择另一墙的竖直末端边缘作为目标图元。
要调整分析墙,以便使其末端边缘延伸至另一分析墙的表面,请选择另一墙的顶部边缘作为目标图元。
将分析墙调整到柱
将分析墙调整到梁
要调整分析墙,以便使其末端边缘与梁的端节点相对应,请选择梁的端节点作为目标图元。
要调整分析墙,以便使其末端边缘延伸到梁,请选择分析梁作为目标图元。
将分析墙调整到楼板或基础底板的节点
