分析投影规则

分析投影的规则基于图元是否有其他与其相关的图元、图元自身(是梁、柱、楼板还是墙)、创建顺序和指定的投影属性。

线图元的投影参考可定义为与本地梁坐标系统水平或垂直。水平平面(Y 方向)投影参照包括轴网、边和梁中心。垂直平面(Z 方向)投影参照包括标高、梁顶部、梁中间与梁底部。命名的参照平面包含在相应的水平和垂直投影中。每个投影列表中都包含所有倾斜平面。如果两个投影平面都参照斜参照平面,则投影点与穿过定位线的倾斜平面垂直。

水平投影

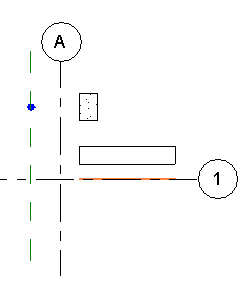

线性分析模型可水平投影到特定的参照平面或轴网。在下图中,柱投影到平行于轴网 A 的参照平面,而梁投影到轴网 1。

连接在一起的结构柱和梁可以投影到同一个平面或轴网上。在下图中,柱投影到参照平面上。柱和梁之间的参数关系表现为:梁的分析投影进行调整以与柱的分析投影连接。
默认的分析连接头 柱投影到参照平面上

对于平面图元(如结构楼板和基础底板),您可以将整个曲面投影到工作平面。曲面的边也可以投影到工作平面。投影将保持这些图元的平面特征。

垂直投影

到相同类别的图元的投影
