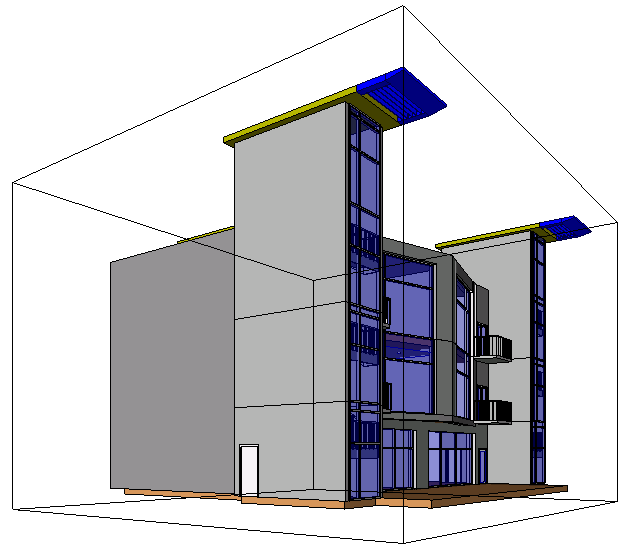

可以使用剖面框剪裁三维视图的可见部分。 在三维视图中启用剖面框时，该视图的唯一变化是添加了剖面框。 下图显示启用剖面框的三维视图。
启用剖面框之后，可以使用拖曳控制柄在三维视图中修改其范围，也可以从其他视图（例如，平面视图或立面视图）中修改范围。 剖面框范围不是按照视图的裁剪区域进行裁剪。
要启用剖面框，请执行下列步骤：
- 打开三维视图。
- 在“属性选项板”上的“范围”下，选择“剖面框”选项。
- 单击“确定”。
- 如有必要，则可选择剖面框并使用拖曳控制柄修改范围。

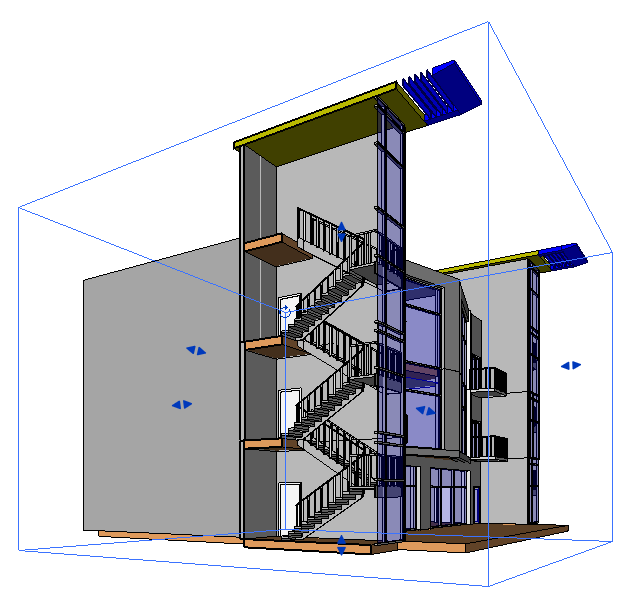

下图显示选择的剖面框，并且蓝色的箭头拖曳控制柄可见。 剖面框范围已修改，从而剪切楼梯塔。
要修改三维视图范围外的剖面框范围，请执行下列步骤：
- 在三维视图中启用剖面框。
- 打开一个关联视图，例如平面视图或立面视图。
- 在项目浏览器中，在三维视图名称上单击鼠标右键，然后单击“显示剖面框”。
- 拖曳蓝色箭头控制柄调整剖面框的大小。
要控制剖面框范围的可见性，请执行下列操作：
- 单击“视图”选项卡
“图形”面板
（可见性/图形）。 - 在“可见性/图形”对话框中，单击“注释类别”选项卡。
- 清除“剖面框”对应的复选框，并单击“确定”，以在视图中隐藏剖面框范围。 选中该复选框可显示范围。
