指定起点支柱、转角支柱和终点支柱

1. 在平面视图中，选择一个栏杆扶手。
2. 在“属性”选项板上，单击 （编辑类型）。
3. 在“类型属性”对话框中，单击“栏杆位置”对应的“编辑”。
4. 指定起点支柱族、转角支柱族和终点支柱族。如果不希望在栏杆扶手起点、转角或终点处出现支柱，请选择“无”。

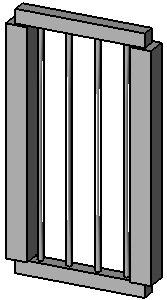

   默认情况下，栏杆族将被修剪，从而不与扶栏相交。下图说明了这种情况：这可能不是您需要的支柱。要将支柱设置成与扶栏相交，请在项目浏览器中的族类型上单击鼠标右键，然后单击“属性”。选择“支柱”属性。


5. 为各支柱指定基准。
6. （可选）为各支柱输入“底部偏移”值。
7. 为各支柱指定顶端。
8. （可选）为“顶部偏移”输入一个值。
9. （可选）为“间距”输入一个值。
10. （可选）为“偏移”输入一个值。
11. 选择转角支柱的位置，如下所示：

    如果您…	操作
    希望在各栏杆扶手段末端放置转角支柱	选择“每段扶手末端”。
    希望在栏杆扶手段转角大于指定值时放置转角支柱	选择“角度大于”，然后输入一个“角度”值。如果栏杆扶手转角大于此值，即会在转角处放置支柱。一般情况下，此值保持为 0。转角是在平面视图中进行测量的。没有发生于转角处的栏杆扶手段截断将被忽略。
    无论栏杆扶手中出现什么分离或转角，都不希望放置支柱	选择“从不”。

12. 单击“应用”，预览模型中的更改。
13. 单击“确定”。
