创建面积分析明细表

根据面积分析示例中描述的场景，使用下列步骤创建明细表，以便在概念设计中执行体量的面积分析。 根据您要在明细表中显示的信息的不同，具体步骤会有所不同。

创建面积分析明细表

1. 创建体量楼层。

   请参见创建体量楼层。

2. 单击“视图”选项卡 “创建”面板 “明细表”下拉列表 “明细表/数量”。
3. 在“新明细表”对话框中，执行下列操作：
   1. 单击“体量楼层”作为“类别”。

      如果“体量楼层”在默认情况下未显示，请选择“在此视图中显示模型类别”。 从“过滤器”列表中选择“建筑”。

   2. 指定明细表的名称作为“名称”。
   3. 选择“建筑构件明细表”。
   4. 单击“确定”。
4. 在“明细表属性”对话框的“字段”选项卡上，执行下列操作：
   1. 对于“明细表字段(按顺序)”，添加下列字段：
      • 用途
      • 标高
      • 体量: 类型
      • 楼层面积
   2. 单击“计算值”。
   3. 在“计算值”对话框中，输入 Floor Area % 作为“名称”。
   4. 选择“百分比”。
   5. 选择“楼层面积”作为“属于”。
   6. 选择“总计”作为“根据”。
   7. 单击“确定”两次。

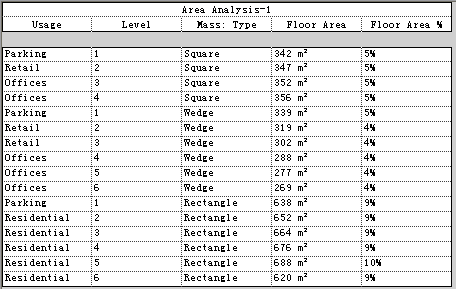

5. 在明细表中，指定各个体量楼层的用途。

   在各个标高的“用途”列中输入文字。 输入初始值后，对于剩余的行，可以单击该字段并从列表中选择值。



   接下来，对明细表按照用途进行排序和小计，操作如下。

6. 在“属性”选项板中，访问明细表的属性。
7. 单击“排序/成组”对应的“编辑”。
8. 在“明细表属性”对话框的“排序/成组”选项卡上，执行下列操作：
   1. 对于“排序方式”，请选择下列项：
      • 用途
      • 升序
      • 页脚
      • 标题、合计和总数
      • 空行
   2. 选择“否则按”对应的“标高”和“升序”。
   3. 在对话框的底部，选择下列项：
      • 总计
      • 标题和总数
      • 逐项列举每个实例
9. 单击“格式”选项卡，并执行下列操作：
   1. 在“字段”下，选择“楼层面积”。
   2. 选择“右”作为“对齐”。
   3. 选择“计算总数”。
   4. 指定“Floor Area %”的格式：在“字段”下，选择“Floor Area %”。 选择“右”作为“对齐”。 选择“计算总数”。
   5. （可选）指定“用途”、“标高”和“体量: 类型”的格式：在“字段”下，选择一个字段名。 然后选择“中心”作为“对齐”。
10. 单击“确定”。

明细表会随之更新，即相应地对这些行进行排序和小计。 它显示了各种用途的计划楼层面积（平方单位）的百分比。
