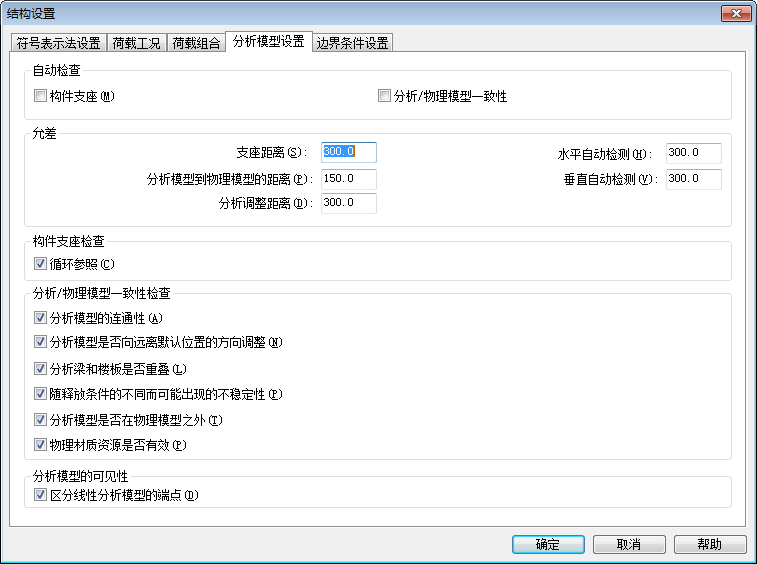

使用“结构设置”对话框中的“分析模型设置”选项卡可调整 Revit 在分析模型中执行某些任务的方式。该对话框中的所有设置都是项目专有的，并存储在项目中。
设置如下所示：
自动检查
启用后，自动分析模型检查会在项目的分析模型可能有误时提出警告。
在大部分结构建模后，且您需要监视更改模型是否会使图元不受支持，或使分析模型变得不一致时，使用这些设置。
建议您不要在项目的早期阶段启用这些设置。在模型创建期间，不受支持的图元很多。有关详细信息，请参见自动检查。
- 构件支座。如果在模型创建或修改期间，构件不受支持，则会发出警告。在此对话框的“构件支座检查”部分指定“循环参照”。请参见验证分析模型。
- 分析/物理模型一致性。在图元创建或修改期间，对以下问题提出警告：
- 所有不支持的结构图元
- 分析模型中找到的所有不一致
- 分析模型和物理模型之间的所有不一致
- 未指定“物理材质资源”的所有分析图元。
此检查的选项在此对话框的“公差”和“分析/物理模型一致性检查”部分进行指定。
有关详细信息，请参见修改可选检查条件和允差。
公差
公差选项可设置“分析/物理模型一致性检查”的公差和分析模型的自动检测的公差。
- 支撑距离。指定图元的物理模型和支撑图元的物理模型之间允许的最大距离。如果超出此公差，则将在一致性检查时发出警告。
- 分析模型到物理模型的距离。指定分析模型和物理模型之间允许的最大距离。如果超出此公差，则将在一致性检查时发出警告。
- 分析调整距离。指定从默认位置到分析模型允许的最大距离。如果超出此公差，则将在一致性检查时发出警告。
- 水平自动检测。指定分析模型和物理模型之间的最大水平距离。分析模型的自动调整。
- 垂直自动检测。指定分析模型和物理模型之间的最大垂直距离。请参见分析模型的自动调整。
有关详细信息，请参见修改可选检查条件和允差。
