如果模型中含有相交的几何图形(例如,穿过墙表面的拉伸几何图形),则 Revit 不会沿着相交线创建新边缘。这可能会导致在导出过程中错删隐藏线。如果试图导出一个打开了隐藏线的设计视图,当在其他 CAD 应用程序中打开此视图时会产生意想不到的结果。请参见隐藏线视觉样式。
要看到所有可见线,Revit 建议您首先在一个表面中创建洞口,再使另一个表面通过该洞口。请参见编辑墙的轮廓。

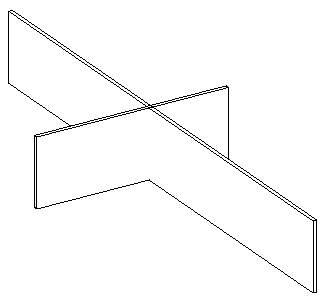

隐藏线模型中的相交几何图形(相交表面上未创建任何边)
