形状的全局坐标系基于 ViewCube 的北、东、南、西四个坐标。当形状发生重定向并且与全局坐标系有不同的关系时,形状位于局部坐标系中。
使用的控件 | 拖曳对象的位置 |
---|---|
蓝色箭头 | 沿全局坐标系 Z 轴 |
红色箭头 | 沿全局坐标系 Y 轴 |
绿色箭头 | 沿全局坐标系 X 轴 |
红色平面控件 | 在 Y 平面中 |
绿色平面控件 | 在 X 平面中 |
橙色箭头 | 沿局部坐标轴 |
橙色平面控件 | 在局部平面中 |

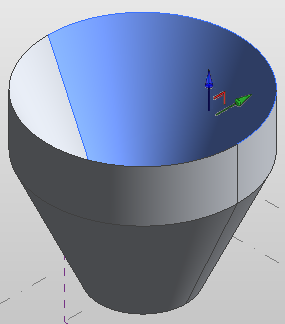

下图显示了通过拖曳控制箭头而操纵的一个扫描,拖曳箭头后可修改其形状。
初始扫描 | 第一个操纵的扫描 | 第二个操纵的扫描 |
---|---|---|
![]() |
![]() |
![]() |
如果形状由局部坐标系定义,三维形状控件会以橙色显示。只有转换为局部坐标系的坐标才会以橙色显示。例如,如果将一个立方体旋转 15 度,X 和 Y 箭头将以橙色显示,但由于全局 Z 坐标值保持不变,因此 Z 箭头仍以蓝色显示。
