创建标题图纸

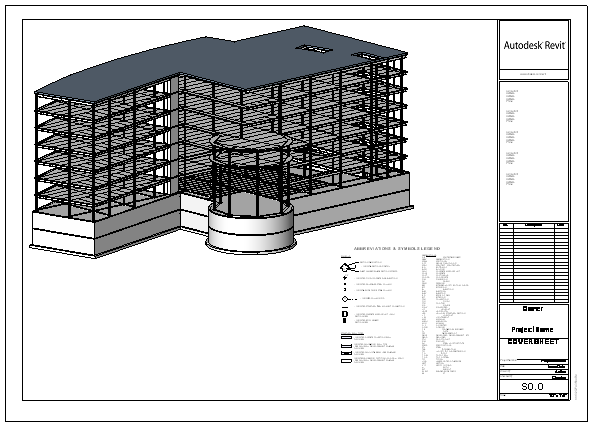

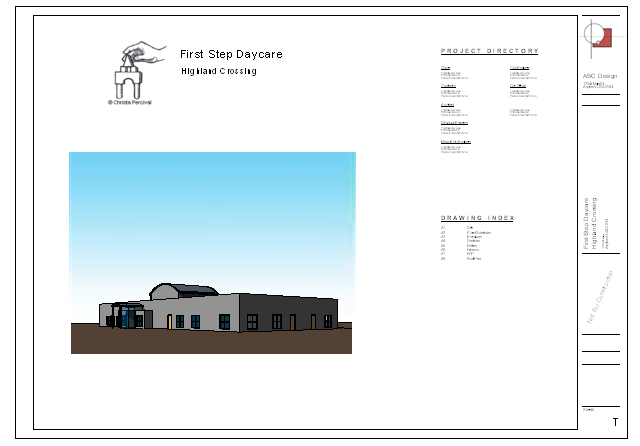

施工图文档集通常包含标题图纸(也称为封面图纸)。 标题图纸通常包含渲染、三维图形或建筑模型的其他视图。 它还可以包含下列类型的信息:

因为标题图纸包含的信息的类型与该集中其他图纸不同,所以标题图纸通常使用不同的格式。 可能需要创建专门为标题图纸设计的标题栏。 请参见标题栏

样例

Revit Structure

样例

创建标题图纸

  1. 使用适当的标题栏,将图纸添加到项目中。

    请参见添加图纸

  2. 重命名该图纸,以指示它是标题图纸。

    请参见重命名图纸

  3. 在图纸中添加所需的视图。

    请参见将视图添加到图纸中

  4. 创建图纸列表,从列表中略去标题图纸,然后将该图纸列表添加到图纸中。

    请参见图纸列表

  5. 在标题图纸中添加所需信息。

    标题图纸的标题栏通常包含用于输入有关项目的信息的字段。 单击文字区域,以输入文字。 请参见为图纸指定标题栏信息
