使用“三维捕捉”放置倾斜结构柱

  1. 打开项目的三维视图。
  2. 在功能区上,单击 “结构柱”。

      在哪里?

      Revit Structure
    • “结构”选项卡 “结构”面板 “柱”
    • “建筑”选项卡 “构建”面板 “柱”下拉列表 “结构柱”
  3. 单击“修改 | 放置结构柱”选项卡 “放置”面板 “斜柱”。
  4. “属性”选项板上的类型选择器下拉列表中,选择一种结构柱类型。
  5. 在选项栏上,选择“三维捕捉”。此功能可让斜柱放置捕捉到不在视图工作平面内的点,例如其他标高上的柱。

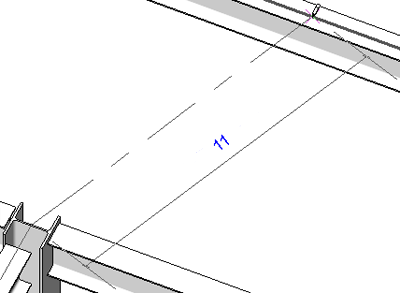

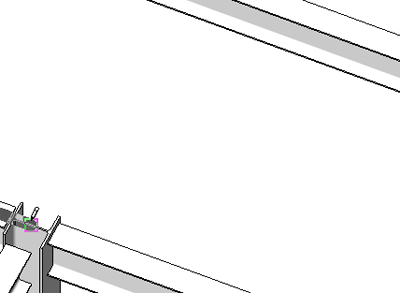

  6. 沿着任何结构图元单击或在某个图元端点上单击,以放置柱的第一个点。
  7. 单击其他结构图元以放置柱。
  8. 柱被放置在两个结构图元之间。
    注: 如果两次放置单击都未以某个结构图元作为捕捉参照,则柱端位置将由单击放置和选项栏中定义的相应标高来定义。
