在墙上剪切矩形洞口

通过下面的步骤可以在直墙或弯曲墙上剪切矩形洞口。 (要剪切圆形或多边形洞口,请参见编辑墙的轮廓。)

建筑示例

弧形墙上的洞口视图

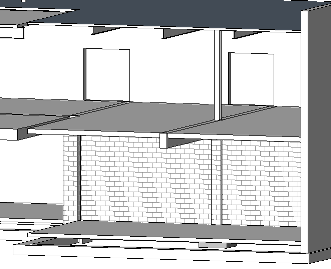

结构示例

墙上洞口的视图

在墙上剪切矩形洞口

  1. 打开可访问作为洞口主体的墙的立面或剖面视图。
  2. 单击 (墙洞口)。

    在哪里?

    • “建筑”选项卡 “洞口”面板 (墙洞口)
    • “结构”选项卡 “洞口”面板 (墙洞口)
  3. 选择将作为洞口主体的墙。
  4. 绘制一个矩形洞口。

    待指定了洞口的最后一点之后,将显示此洞口。

  5. 要修改洞口,请单击“修改”,然后选择洞口。

    可以使用拖曳控制柄修改洞口的尺寸和位置。 也可以将洞口拖曳到同一面墙上的新位置,然后为洞口添加尺寸标注。

    示例

    修改选定洞口
