“结果和比较”对话框包含一个能量分析的“潜在节能”图表。 使用该图表可关注能节省最多能量的建筑设计、施工和系统的功能。
图标中的数据来自 37 个同时在云中运行的单独能量模拟运行。 每个模拟因建筑功能的组合而异,包括屋顶和墙隔热层、玻璃窗属性、照明控制柄和渗透等方面。 这些模拟旨在测试新的和现有建筑中看到的极端值,并且帮助设计团队更详细了解建筑的能量性能与每个参数的相关性。

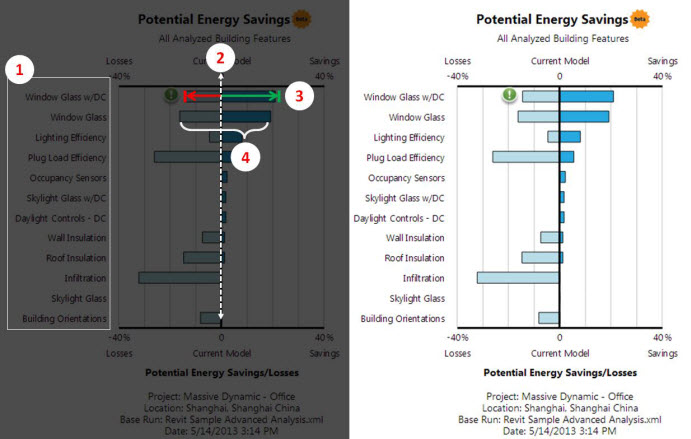

如何读取图表
1:已分析的建筑功能。 图标中的每个条表示正在分析的建筑功能,用于确定其对于建筑能量性能的重要性。 对于每个建筑功能都测试了一系列设计选项。
2:当前模型基准线。 中心垂直线位于 0 表示已提交用于分析的建筑模型的能量性能。
3:潜在节能/损失。 节能潜力最大的功能位于列表的上部。 中心线右侧的条的长度代表节能潜力百分比(基于当前模型)。 中心线左侧的条的长度代表潜在损失百分比。
4:敏感性。 条的总体长度说明了能量分析对该建筑功能的敏感性。 如果条很长,则对该功能的更改会对能量使用产生巨大影响。 条的长度也因该功能的值随备选梯段的变化而受影响。 梯段被选中来表示极限。
如何使用节能潜力图表
如果在项目中尽早且尽可能多的使用能量分析会非常有用,可充分利用一切机会选择能降低建筑能源使用的方案。 建筑和工程团队需要共同协作来确定能量效率的测量范围和优先等级。 此图表旨在使流程更简单,并可轻松地从任何 Revit 模型生成。
图表旨在让用户一眼就能识别重要的能量功能:
- 较长的条是影响能量使用的重要建筑功能(更为敏感)。 较短的条对于能量使用的重要性较小(较不敏感)。
- 向基线右侧延伸越长的条其节能潜力越大。 向基线左侧延伸越长的条其能量损失潜力越大。
使用该数据使设计团队关注在对能量性能产生最大影响的建筑功能上。
- 对位于列表上部垂直线右侧条长度较长的功能进行调研,把握从基础上进行改进的最大机遇。 请记住,可能有多个对建筑能量使用较为重要的设计未模拟显示在图表中。
- 若要避免降低能量性能,请确保垂直线左侧条长较长的建筑功能不要出现倒退。
- 了解可以在何处灵活调整。 对能量性能具有较小影响的建筑功能在垂直线的左右两侧具有较短的条。
- 对于现有的建筑,图表结果可在建筑审核过程中帮助安排时间。 具有较大影响的建筑功能在审核及后续效率研究中应引起注意。
示例:解读节能潜力图表

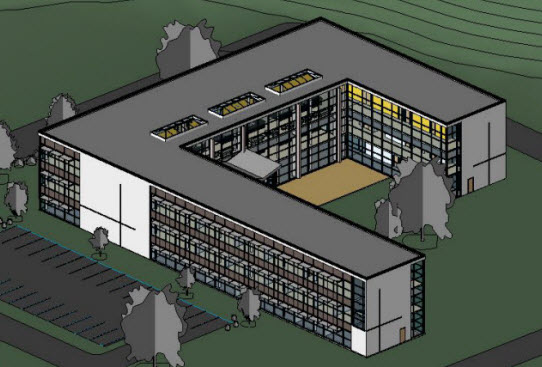

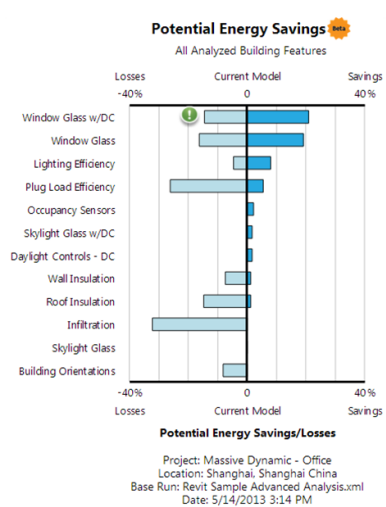

下方图表由此办公楼的 Revit 模型生成,并在上海附近模拟。 U 形状的底部朝南。
此图表的结论:
- 对于能量使用最为敏感的建筑功能为:窗玻璃、插座负荷以及渗透性。 在对备选方案进行测试后,这三个功能每个都对能量使用具有 35% 的潜在影响。 其他对于能量使用具有 10-15% 潜在影响的重要参数为:屋顶隔热层、照明效率和墙隔热层。
- 能量改进的最大方面是根据当前建筑模型更改窗玻璃(约 20% 改进)。 当前建筑模型采用透明的双层玻璃,其 U-value (SI) 为 3.16(0.56 英制单位)、SHGC 为 0.69 以及 VLT 为 0.78。
- 更高效的灯光是另一个可在基线上改进的重要方面。 它们可改进 8% 左右的能量性能。
- 由于更改渗透和插座负荷可以大大提高能量使用,并且因为这些值在现实中会有很大不同,请检查模型中的各种假设条件。 如果建筑密封性不佳,渗透性可能会导致能量性能比提交的模型差 30% 以上。
- 指定的屋顶和墙隔热层相对较好。 此处仅有较小的节能潜力,但务必避免功能倒退。
- 通过日光控制柄可在总体能量效率中提高 3% 的改进。 您可以在“日光控制柄 (DC)”备选方案中查看该影响,也可以在包含日光控制柄 (DC) 的窗玻璃和天窗玻璃备选方案中查看。 日光控制柄随天窗和窗玻璃提供,以确定在使用不同玻璃时是否可从日光控制柄获取更多优势。
