导出结构构件

可以将 Revit 柱、梁和支撑导出到 AutoCAD Architecture 中,在那里它们会转换为相应类型的 AutoCAD Architecture 结构构件。

导出轮廓和曲线时,将不带有缩进(请参见缩进)、剪切、洞口和其他类似修改。 存在没有统一轮廓的情况下,将创建 AutoCAD Architecture 体量图元,而不是结构构件。 对于从 Revit 导出的每个族类型,将创建一个自定义 AutoCAD Architecture 样式将将其分配给结构构件。 来自 Revit 中同一族类型的对象在 AutoCAD Architecture 中将具有相同的样式。

注: Revit 族轮廓将不会映射到标准的 AutoCAD Architecture 构件轮廓。

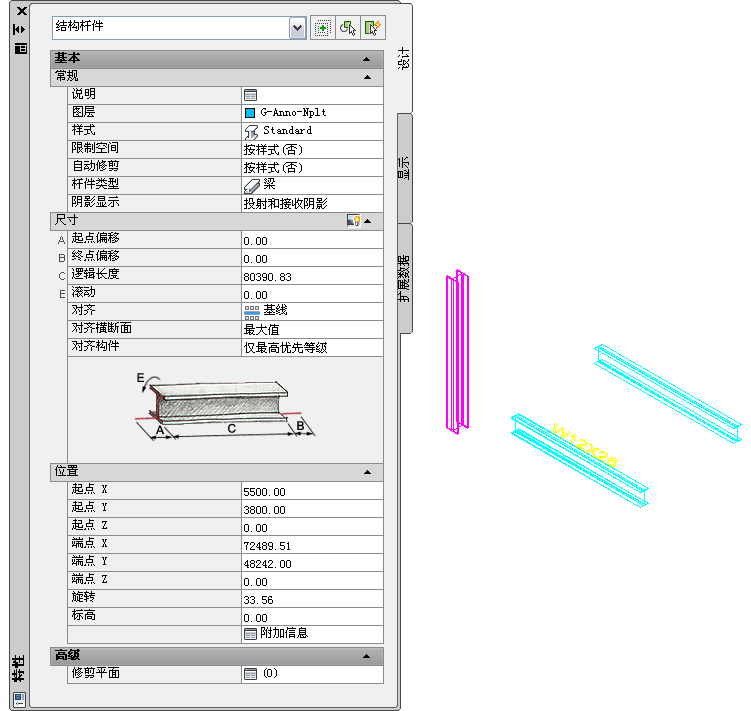

AutoCAD Architecture 属性将从 Revit 属性生成,如下所示:

AutoCAD Architecture 属性 Revit 属性
说明 注释(标识数据)
图层 Revit 图层映射文件。 有关详细信息,请参见 DWG/DXF 导出的图层映射DGN 导出的层级映射
样式 类型
构件类型(梁/支撑/柱) Revit 对象类型
起点偏移

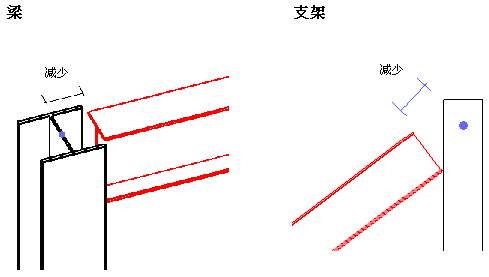

  • 梁/支撑:Revit 自动计算起点减少
  • 柱:底部偏移
终点偏移

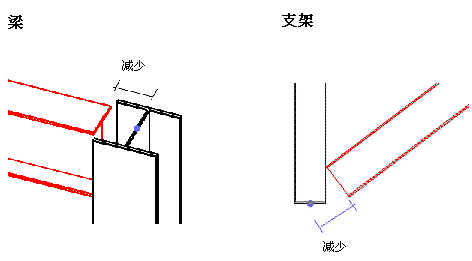

  • 梁/支撑:Revit 自动计算终点减少
  • 柱:顶部偏移

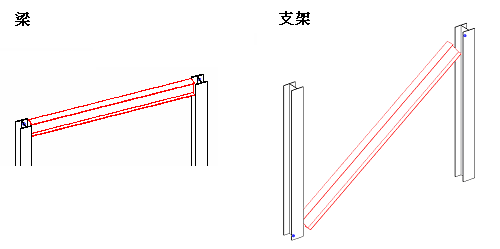

逻辑长度
  • 梁/支撑:长度
  • 柱:不可用
滚动 0(默认值)
对齐
  • 梁/柱:中上(默认值)
  • 支撑:正中(默认值)
使用总范围对齐 是(默认值)
起点 X/Y/Z 曲线起点的 X/Y/Z 坐标
终点 X/Y/Z 曲线终点的 X/Y/Z 坐标
旋转
  • 梁/支撑:角度
  • 柱:全局坐标系中柱的方向
标高 无相应属性;由 AutoCAD Architecture 根据曲线的 X/Y/Z 坐标计算
其他信息(位置) 无相应属性
修剪平面 无相应属性
超链接 无相应属性
注释 无相应属性
参考文档 无相应属性
重要: 如果这是您首次尝试导出到 AutoCAD Architecture 中,则需要执行以下操作:

在 Revit.ini 的“导出”部分中,添加关键字 ExportACAObjects,并将其值设置为 1。

Revit 结构构件导出到 AutoCAD Architecture 中的步骤

AutoCAD Architecture 中打开导出的图形

  1. Revit 中创建结构构件。
  2. 单击 “导出”“CAD 格式” (DWG 文件)。
  3. 在“DWG 导出”对话框的“选择导出设置”下,单击 (修改导出设置)。
  4. 在“修改 DWG/DWF 导出设置”对话框中,单击“实体”选项卡。
  5. 选择“导出”作为 AutoCAD ArchitectureAutoCAD MEP 对象选项。
  6. 在“首选”下,选择“AutoCAD Architecture 对象或几何图形”。

    如果要导出的 Revit 结构构件不是简单的拉伸(例如,因为混凝土连接清理而修改了连接端切割、切口、洞口或形状),则可以选择创建外观与 Revit 结构构件相似的 AutoCAD Architecture 对象。 在这种情况下,请选择“AutoCAD Architecture 对象”。

    如果要保留 Revit 结构构件的准确几何图形并创建 AutoCAD Architecture 体量对象,请选择“几何图形”。

    注: 可以将结构构件族设置为在所有时候都导出为几何图形。 在族编辑器中打开或创建结构构件族。 单击“创建”选项卡 “属性”面板 (族类别和族参数)。 选择“始终导出为几何图形”参数,然后单击“确定”。
  7. 根据需要在其他选项卡上指定导出选项,然后单击“确定”。
  8. 在“DWG 导出”对话框的“导出”列表中,选择“<任务中的视图/图纸集>”。
  9. 选择要导出的三维视图。 请参见创建视图和图纸集选择要打印的视图
  10. 单击“下一步”。
  11. 在“导出 CAD 格式”对话框中,确认已选择“AutoCAD DWG 文件 (*.dwg)”作为“文件类型”。
  12. 单击“确定”。

    将以 DWG 文件的形式导出选定视图。

  13. 打开 AutoCAD Architecture
  14. 单击 “打开”“图形”,然后打开导出的 DWG 文件。

    如果需要,可以在 AutoCAD Architecture 中修改结构构件。 有关详细信息,请在 AutoCAD Architecture 帮助中搜索“结构构件”。
