创建悬挑梁系统

可以使用梁系统族为各种几何图形开间创建各种梁系统,包括弧形梁系统、多边形梁系统和悬挑梁系统。以下示例提供的方法可创建悬挑梁系统。

从与以下部分平面视图中显示的开间相似的开间开始:

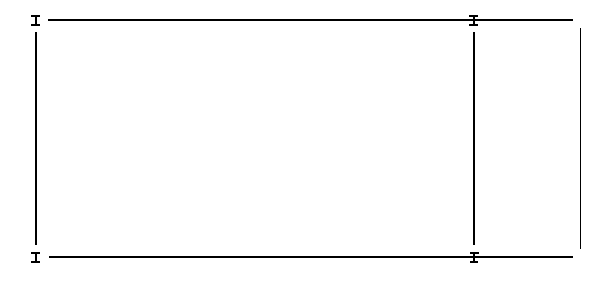

部分平面视图

  1. 单击“结构”选项卡 “结构”面板 “梁系统”。
  2. 单击“修改|放置结构梁系统”选项卡“梁系统”面板“绘制梁系统”“绘制”面板(拾取支座)以选择梁系统边界,或单击 (拾取线)以绘制梁系统边界。

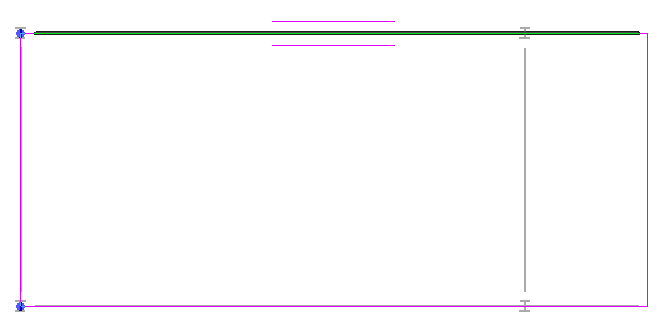

    拾取支座

  3. 创建边界后,请单击“修改 | 创建梁系统边界”选项卡 “模式”面板 “完成编辑模式”。

    将显示悬挑梁系统。

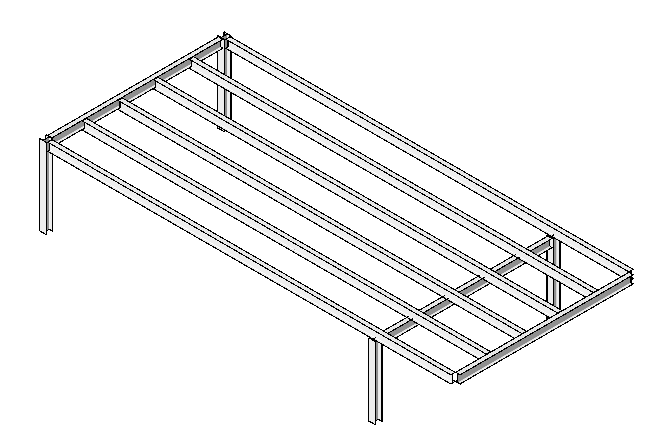

    完成的悬挑梁系统
