练习 1

本练习将说明如何在 Autodesk Simulation CFD 中使用设计分析管理器启动 CAD 模型。您将大体了解 Autodesk Simulation CFD 界面并获得浏览模型、选择模型组件及更改对象可见性方面的体验。

注：此设计分析的目的是检查汽车座舱中的气流，确定 HVAC 系统对座舱进行冷却的完整和均匀程度。随后，我们将使用 Autodesk Simulation CFD 探讨备选设计，确定它们是否能够改善冷却质量。

首先，我们应回答第 2 章中的问题：

您对此设计有哪些了解？

对于此设计的性能，您希望了解哪些方面？

可以更改此设计的哪些方面，以达到您的目标？

1.在 CAD 中打开模型

几何图形文件位于 Autodesk Simulation CFD 2014 Fundamentals\<CAD> 子文件夹中，此子文件夹是您在“简介”主题中将压缩模型文件提取到的文件夹的子文件夹。考虑到此练习的目的，我们假定您将该文件提取到顶层 C: 驱动器。

从 CAD 系统的适当文件夹中打开汽车组件。如果您使用的是几何图形文件（ACIS 或 Parasolid），请从桌面启动 Autodesk® Simulation CFD，然后按照下方步骤 3 中的说明打开文件。

汽车的默认配置包含左置方向盘。在每个 CAD 模型中，还包含备选的右置方向盘配置。如果您喜好右置方向盘车辆，可在您的特定 CAD 系统中执行下面的步骤。

CAD 系统	打开备选（右侧驾驶）模型的步骤
Autodesk® Inventor	编辑控制台（或右控制台）部件，并解除对以下两个功能的抑制：“右置方向盘”和“删除左置方向盘”。
Pro/Engineer	在模型树中，右键单击 console 部件并抑制该部件。右键单击 console-r 部件并恢复该部件。
SolidWorks	在“配置”选项卡中，双击“Right Steering Wheel”。
UG NX	打开编辑布局表，然后双击 Right Hand Steering。

2.启动到 Autodesk Simulation CFD：

CAD	启动方法

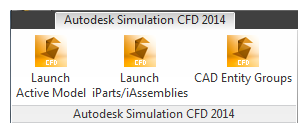

Autodesk® Inventor	单击Autodesk Simulation CFD 2014”选项卡，然后选择“启动活动模型”。
Autodesk® Inventor Fusion	单击“模拟”选项卡上的 Autodesk Simulation CFD ：
PTC Creo 和 Pro/Engineer	打开“Autodesk Simulation CFD 2014”菜单，然后选择“启动活动模型”。
Solid Works	单击“Autodesk Simulation CFD 2014”选项卡，然后选择“活动模型”。
UGNX	“分析”>“启动 Autodesk Simulation CFD”：

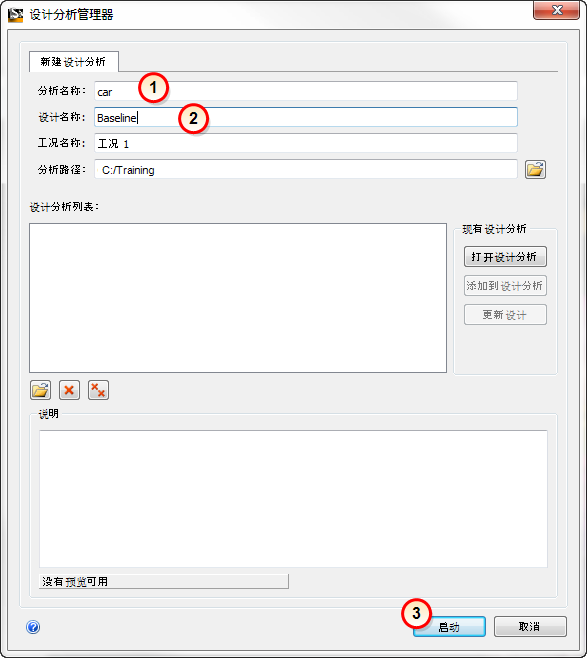

3. 在设计分析管理器中，为设计分析、设计和工况指定名称

从 Pro/Engineer 启动时，系统中会显示一条有关运行遇到干涉的提示。选择“是”以继续。

4. 单击右上角的“X”关闭“几何工具”对话框。

我们将在下一章中讨论几何工具。

5. 为了熟悉导航功能，请练习以下技巧：

注：如果先前通过“Mechanica”选项从 Pro/Engineer 启动，请重新从 CAD 启动。

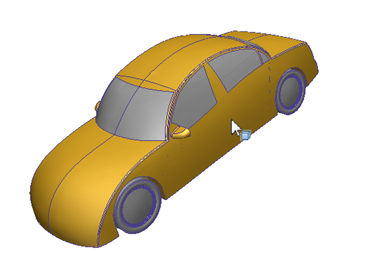

使用鼠标旋转、平移和缩放模型。
使用鼠标滚轮进行缩放。请注意，缩放焦点位于鼠标光标位置。

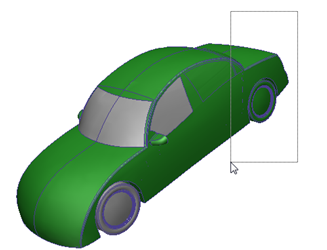

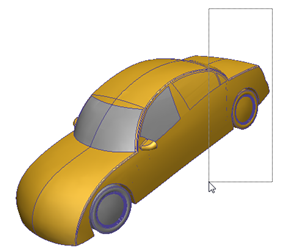

使用鼠标控件（Shift + 鼠标左键）在缩放窗口中放大特定区域。
使用一次性缩放命令重复操作：“导航”（面板）>“缩放”（菜单）>“窗口缩放”。
使用“上一个视图”和“下一个视图”（也位于“导航”面板）撤消和重做缩放。
使用“缩放显示”（位于“缩放”菜单）使模型布满窗口。

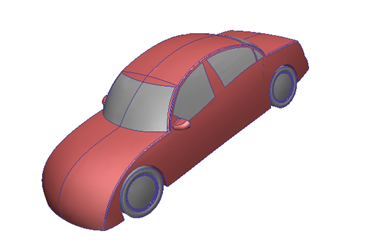

使用“视觉样式”菜单将模型视图更改为轮廓线、透明，然后改回着色。
使用 ViewCube 从不同角度查看模型：
- 若要对模型进行重新定向，请单击 ViewCube 的角、边或面。
- 若要以 90° 的增量旋转模型，请使用 ViewCube 周围的旋转箭头。
