加入 DWG 覆疊

加入 DWG 覆疊

    覆疊 DWG 檔案

    1. 按一下快速存取工具列上的「新建」按鈕。
    2. 在「新檔案」對話方塊中，根據 2D 圖面配置中使用的單位系統 (英吋或公釐)，選取適當的 Factory Layout.iam 樣板。按一下「確定」按鈕以關閉「新檔案」對話方塊。
    3. 在功能區中，按一下 「Factory」頁籤 「配置」面板 「加入 DWG 覆疊」 ，以顯示「選取 DWG 檔案」對話方塊。
    4. 如果您使用的是 Autodesk Vault，則請按一下 「Factory」頁籤 「配置」面板 「從 Vault 加入 DWG 覆疊」 。
      註: 此選項僅在安裝 Vault 用戶端後才可用。
    5. 導覽至包含要覆疊之 DWG 檔案的資料夾。選取檔案，然後按一下「開啟」按鈕。
    6. 如果已在「Factory 選項」對話方塊中啟用「在放置時展示『圖層設定』對話方塊」勾選方塊，將會顯示「圖層設定」對話方塊。
    7. 此外，如果已啟用「在『圖層設定』對話方塊中展示 DWG 預覽」勾選方塊 (同樣透過「Factory 選項」指令進行啟用)，將會顯示可顯示圖面的預覽視窗。
    8. 您可以打開或關閉在 2D 圖面中定義的任何圖層的可見性。圖面預覽會更新以反映對圖層可見性所做的任何變更。
      註: 圖檔中的一些較為複雜的圖元 (例如建構線) 不受支援，可能會導致只能顯示部分的 DWG 覆疊。
    9. 2D 圖面現在覆疊在 Factory 樓板上，且圖面的 0,0 基準原點與 0,0 Factory 樓板原點重合。樓板會自動重調大小，以適應圖面覆疊的大小。
    10. DWG 覆疊節點會使用此圖示 () 顯示在瀏覽器中。其名稱將與原始 2D 圖面的名稱相同。
    11. 按一下圖形視窗右上方 ViewCube 上的「上」，以取得 Factory 配置的平面 (上) 視圖。
    12. 可選： 在功能區中，按一下 「Factory」頁籤 「選項」面板 「重調樓板大小」 。使用位於 Factory 樓板中點和角點處的掣點，動態地增大或減小樓板大小 (如果適用)。
    13. 在功能區中，按一下 「Factory」頁籤 「選項」面板 「鎖點類型」 。將顯示下拉式功能表。
    14. 啟用下拉式功能表中的「鎖點至 DWG 覆疊」勾選方塊。現在，您可以將 3D Factory 資產放置在指定的 2D 配置區域上。可將元件鎖點至端點、中點，也可以沿圖元鎖點元件。
    15. 如有必要，可使用「關係」面板中的「對齊」、「重新定位」和「設定著陸表面」指令，來協助您正確設定資產方向。

    重新定位 DWG 覆疊

    您可以在將 DWG 覆疊放置到 Factory 樓板上後將其重新定位。使用三向軸，您可以沿 X 和/或 Y 方向移動覆疊。使用三向軸的 Z 軸線，您可以將覆疊旋轉到新方位。轉換或旋轉從 DWG 覆疊的 0, 0 原點執行。

    1. 在瀏覽器中，找到 DWG 覆疊節點。其名稱將與原始 2D 圖面的名稱相同。
    2. 在 DWG 覆疊節點上按一下右鍵，並從快顯關聯式功能表中選取「重新定位」。
    3. 重新定位三向軸將顯示於圖面覆疊原點處。
      註: 請記住，將 DWG 覆疊放置到 Factory 樓板配置中將定位覆疊，使其原點與 Factory 樓板配置的原點重合。沿 X 或 Y 方向移動覆疊，將使圖面原點偏離 Factory 樓板原點。
    4. 使用三向軸移動或旋轉 DWG 覆疊。根據您在三向軸上按一下的位置，您可以進行平面 (2D) 轉換、軸向轉換或軸向旋轉。
      • 在三向軸上，選取 X 或 Y 軸線 (在三向軸底部) 的軸，以便以線性方式重新定位覆疊。

        若要動態重新定位圖面，請按一下並拖曳該軸線的軸以移動覆疊。

        若要手動重新定位覆疊，請按一下 X 或 Y 軸線的軸，並在抬頭顯示中輸入轉換值。按 Enter 以移動覆疊並關閉 HUD。

      • 在三向軸上，選取三向軸底部的 XY 平面，以同時在 X 和 Y 方向重新定位覆疊。

        若要動態重新定位圖面，請按一下並拖曳 XY 平面。

        若要手動重新定位覆疊，請按一下 XY 平面，並在抬頭顯示中輸入 X 轉換值。接下來，按 Tab 以在顯示中輸入 Y 值。最後，按 Enter 以移動覆疊並關閉 HUD。

      • 在三向軸上，選取 Z 軸線的端點以旋轉覆疊。

        若要動態旋轉圖面，請按一下並拖曳 Z 軸線的端點，以設定覆疊方向。

        若要手動旋轉覆疊，請按一下 Z 軸線的端點，並在抬頭顯示中輸入旋轉值。按 Enter 以旋轉覆疊並關閉 HUD。

    5. 按一下右鍵並選取「完成」，以接受變更並結束「重新定位」指令。按一下右鍵並選取「取消」，以結束指令而不移動 DWG 覆疊。

    轉換 DWG 覆疊

    也可以使用「轉換」指令，重新定位 DWG 覆疊以及調整其比例。與「重新定位」指令相對於圖面 0,0 原點移動覆疊不同，「轉換」指令會相對於 Factory 樓板 0,0 原點移動覆疊。

    1. 在瀏覽器中，找到 DWG 覆疊節點。其名稱將與原始 2D 圖面的名稱相同。
    2. 在 DWG 覆疊節點上按一下右鍵，並從快顯關聯式功能表中選取「轉換」。
    3. 將顯示「轉換」對話方塊。
    4. 在「偏移」區段中，在「X:」文字方塊中輸入值，以沿 X 方向移動圖面。在「Y:」文字方塊中輸入值，以沿 Y 方向移動圖面。
    5. 在「角度」區段中，輸入角度值，以沿 XY 平面旋轉圖面。
    6. 在「比例」區段中，輸入值以調整整個圖面的比例。您可以增大或減小的 DWG 覆疊的大小。Factory 樓板會自動重調大小，以適應已修訂圖面的比例。如果您需要在公制圖面單位與英制圖面單位之間進行轉換，調整覆疊比例的功能會特別有用。
    7. 按一下「套用」按鈕，以預覽變更。
    8. 按一下「確定」按鈕，以接受變更並關閉對話方塊。按一下「取消」，以捨棄所有變更並終止指令。

    控制 DWG 圖層的可見性

    在最初放置 DWG 覆疊時，您可以選擇打開或關閉在 2D 圖面中定義的任何圖層的可見性。此功能以及「圖層設定」對話方塊中的圖面預覽 (如果已使用「Factory 選項」指令啟用它們)，會更新以反映您對圖層可見性所做的任何變更。

    如果您要變更任何圖層的打開/關閉可見性狀態，可以隨時返回「圖層設定」對話方塊。

    1. 在瀏覽器中，找到 DWG 覆疊節點。其名稱將與原始 2D 圖面的名稱相同。
    2. 在 DWG 覆疊節點上按一下右鍵，並從快顯關聯式功能表中選取「圖層設定」。
    3. 「圖層設定」對話方塊將顯示圖面的預覽 (如果已啟用)，以及在 DWG 覆疊中定義的所有圖層的清單。
    4. 每個圖層名稱左側已勾選的方塊指示該圖層在 DWG 覆疊中是可見的。勾選 (或不勾選) 圖層方塊，以打開或關閉 DWG 覆疊中的圖層可見性。

    剪裁 DWG 覆疊

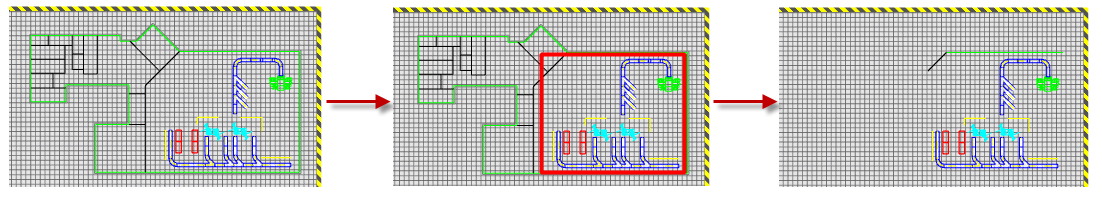

    您可以使用「剪裁覆疊」指令，修剪和移除不需要的 DWG 覆疊部分。剪裁作業透過僅保留兩個對角點內包含的部分，來移除不需要的覆疊區域。

    1. 首先，按一下圖形視窗右上方 ViewCube 上的「上」，以取得覆疊的平面 (上) 視圖。
    2. 在瀏覽器中，找到 DWG 覆疊節點。其名稱將與原始 2D 圖面的名稱相同。
    3. 在 DWG 覆疊節點上按一下右鍵，並從快顯關聯式功能表中選取「剪裁覆疊」。
    4. 將在圖形視窗中顯示窗選集圖像。點選兩個對角點，以完全封閉要包括在剪裁區域中的物件。選取角點時，矩形視窗顯示為紅色。
    5. 在點選第二個對角點後，按一下右鍵並從快顯關聯式功能表中選取「完成」，以建立剪裁並終止指令。選取的兩個對角點外部的覆疊外部會被修剪掉。
    註: 您可以隨時還原已剪裁之覆疊的已修剪部分，方法是在瀏覽器中的 DWG 覆疊節點上按一下右鍵，並從快顯關聯式功能表中選取「移除剪裁」。

    在 AutoCAD 中開啟覆疊

    在某些情況下，在將 DWG 覆疊放置到 Factory 配置中後，您可能想要對原始 DWG 檔案進行一些其他修訂。您可以使用「在 AutoCAD 中開啟覆疊」指令，輕鬆地啟動 AutoCAD 並開啟 Inventor 中的圖面。所有類別的 AutoCAD (AutoCAD、AutoCAD Architecture 和 AutoCAD Mechanical) 都受支援。

    1. 在瀏覽器中，找到 DWG 覆疊節點。其名稱將與原始 2D 圖面的名稱相同。
    2. 在 DWG 覆疊節點上按一下右鍵，並從快顯關聯式功能表中選取「在 AutoCAD 中開啟覆疊」。
    3. 會啟動最近開啟的 AutoCAD 類別，並在 AutoCAD 圖形視窗中顯示覆疊。依需要進行任何修訂並儲存 DWG 檔案。
    4. 返回 Inventor。瀏覽器中該節點的圖示將指示原始圖面已被修訂，且 DWG 覆疊需要更新 。
    5. 按照〈更新 DWG 覆疊〉一節 (下方) 中的描述，使用「更新」指令。
    6. 原始 DWG 圖形會被刪除，且修訂的 DWG 檔案會再次覆疊到 Factory 樓板上。
    7. 先前對圖面 X 或 Y 位置、角度或比例所做的任何變更，都會保留在已更新的覆疊中。

    更新 DWG 覆疊

    DWG 覆疊的來源 2D 圖面與 3D Factory 配置之間存在關聯。如果對原始圖檔進行了任何修訂，您可以使用「更新」指令，將變更回存至 Inventor Factory。

    1. 在瀏覽器中，找到 DWG 覆疊節點。其名稱將與原始 2D 圖面的名稱相同。
    2. 瀏覽器中該節點的圖示將指示原始圖面已被修訂，且 DWG 覆疊需要更新 。
    3. 在 DWG 覆疊節點上按一下右鍵，並從快顯關聯式功能表中選取「更新」。
    4. 原始 DWG 圖形會被刪除，且修訂的 DWG 檔案會再次覆疊到 Factory 樓板上。
    5. 先前對圖面 X 或 Y 位置、角度或比例所做的任何變更，都會保留在已更新的覆疊中。

    將 3D Inventor Factory 資產放置在 2D AutoCAD Factory 資產上

    如果一個使用 AutoCAD Factory 建立的圖面包含 2D Factory 資產，則可以使用「自動放置 3D 資產」指令，自動將 3D Factory 資產放置在其 2D 對等資產上。

    註: 從 DWG 覆疊建立的子配置可以包含 AutoCAD 2D Factory 資產。但是，Inventor Factory 3D 資產在子配置中不受支援。
    1. 在瀏覽器中，找到 DWG 覆疊節點。其名稱將與原始 2D 圖面的名稱相同。
    2. 在 DWG 覆疊節點上按一下右鍵，並從快顯關聯式功能表中選取「自動放置 3D 資產」。
    3. 圖檔中資產的 2D 影像上將放置其 3D Inventor 對等資產。3D 資產將放置在與 AutoCAD 2D 資產完全相同的位置和方位。
    4. 原始覆疊及其 2D Factory 資產將保留在 Factory 配置中。

    刪除 DWG 覆疊

    可以隨時刪除圖面覆疊。

    1. 在瀏覽器中，找到 DWG 覆疊節點。其名稱將與原始 2D 圖面的名稱相同。
    2. 在 DWG 覆疊節點上按一下右鍵，並從快顯關聯式功能表中選取「刪除」。
    3. 圖面覆疊會被刪除。但是，任何先前鎖點至覆疊的資產都會保留在組合中。

上層主題: 加入 DWG 覆疊
