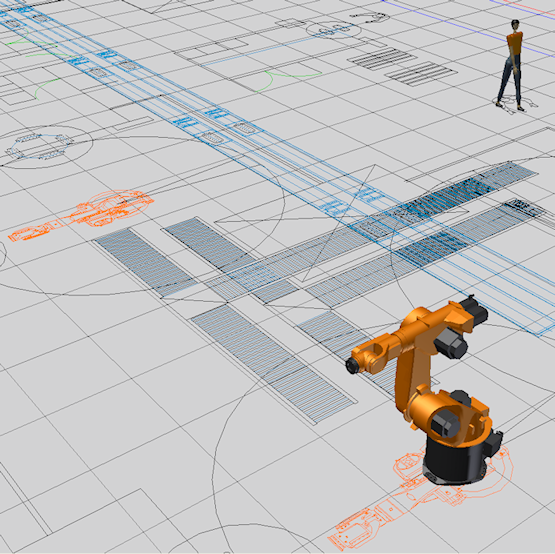

可以在 AutoCAD 中建立 Factory 樓板配置的 2D 圖面，以將所有 Factory 元件和人物展示在其適當的位置。也可以在能夠以 DWG 格式輸出檔案的其他 CAD 程式中建立圖面。然後，可以使用「加入 DWG 覆疊」指令，將圖面覆疊到 Inventor Factory 中的 Factory 樓板上，以做為精確放置 3D Factory 資產的「鎖點至」導引。
在放置之後，在組合瀏覽器中的 DWG 覆疊節點上按一下右鍵，會顯示包含各種選項的快顯關聯式功能表。可以重新定位、旋轉、剪裁、刪除圖面，或調整圖面比例。也可以打開和關閉圖面圖層的可見性。如果覆疊中有任何 AutoCAD Factory 2D 資產，可以使用「自動放置 3D 資產」選項將其取代為 Inventor Factory 3D 資產。關聯式功能表還提供直接在 AutoCAD (所有類別的 AutoCAD 均受支援) 中開啟覆疊的選項。
