適用於 AutoCAD 的 Factory Design 公用程式為 Factory 樓板配置提供最佳化的環境和設計工具。此外還允許您開啟舊式 DWG 設備配置，然後在這些圖面中加入 Factory 智慧。然後，這些 Factory 圖面便可在 Inventor Factory 中用於移植 3D 配置。
2D Factory 配置
2D Factory 配置是 Factory、倉庫或辦公室環境的 DWG 模型。就大小和複雜性而言，可以從一個工作單元到整個 Factory。配置可以包含建築元素，如牆、柱和公用設施。您可以配置設備的各個部分並為每個產品建立路線路徑。
Factory Design 公用程式允許您將智慧加入到 Factory 配置中。可以將智慧加入到舊式設備配置或新檔案中。其他資料可針對分析配置、產生報告以及在 Inventor Factory 中使用 3D 資產自動移植 Factory 配置提供所需的資訊。
典型工作流程：
- 建立簡化的配置 (例如矩形造型) 並指定工作站資訊。
- 建立將使用已定義的工作站製造的產品。
- 建立產品經過工作站的路線。
- 另存成 2D DWG Factory 配置。
- 使用「同步 Inventor」或 Inventor Factory 的「來自 DWG 的新配置」指令置入 Inventor Factory，並移植 3D 資產。(如果 DWG 配置中存在任何 2D 資產和可鏈接資產，則在 Inventor 中開啟時，它們都將自動取代為其 3D 對等資產。)
使用者介面

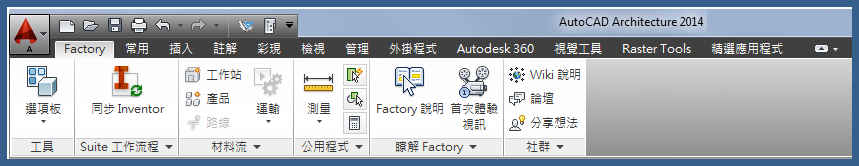

Factory Design 公用程式使用者位於「Factory」頁籤上，並展示在名為「工具」、「Suite 工作流程」、「材料流」、「公用程式」、「瞭解 Factory」和「社群」的面板中。預設 Factory 工作環境結合了 Factory 和標準 AutoCAD 面板。
Factory
有三個與 Factory Design 公用程式關聯的選項板：資產瀏覽器、Factory 瀏覽器和性質瀏覽器。這三個選項板共用瀏覽器區域，並且可以使用標準的大小重調方式進行調整。這些瀏覽器可以停靠在不同的位置；如果將其拉離應用程式框架，則可使其浮動。
透過「資產瀏覽器」，可以存取已安裝的資產、使用者資產及雲端資產。資產是組合在一起形成 Factory 內容的元件。資產可以包括建築特徵、材料處理設備、處理設備等。
透過 Factory 瀏覽器，可以存取已定義的工作站、產品和路線。透過該瀏覽器，您可以管理這些 Factory 物件的定義。透過關聯式功能表可以存取常用的指令。
透過性質瀏覽器，可以存取與選取的 Factory 資產和定義關聯的各種參數和設定。
「匯入」工具可讓您置入工作表資料，以產生有關 Factory 配置的變數相關資訊。
使用「匯出」工具可以儲存和共用工作表格式的配置變數資訊。
材料流
使用 Factory 工具可以定義要在設備中製造的產品、在其中執行製造流程的工作站以及工作站之間的路線。建立配置後，您便可以分析運輸成本以及機器利用率和耗電量。可以產生結果報告，以便可以比較和記錄多種情況。配置符合要求後，可以將配置傳送至 Inventor，在 Inventor 中，該配置將成為用於移植 3D 資產的 2D 覆疊。
Factory 資產
Factory 資產資源庫包含標準 Factory 元件 (例如輸送機、通風管道和牆) 的模型。您可以將常用的模型發佈到該資源庫。該資源庫還儲存下載的雲端資產。
雲端 Factory 資產
Factory 資產需求因行業類型和製造流程的複雜程度而異。為了有助於符合磁碟儲存需求，某些資產會存放在雲端伺服器上，這些資產可以輕鬆地隨選下載。會快取每個資產的本端例證以供使用。
社群
「社群」面板可讓您輕鬆存取線上說明內容、論壇以及業務相關的社會媒體網站，您可以從中檢視有用的視訊、分享資訊以及取得有關生僻的 Factory 問題的協助。
