重新定位元件

重新定位元件

您可以預先選取元件再啟動「重新定位」指令，也可以先啟動該指令再選取元件。若要預先選取多個元件，請先在按住 Ctrl 鍵的同時選取兩個或更多個物件，然後按一下「重新定位」指令。預先選取單一資產時，無需按住 Ctrl 鍵。

提示: 依預設，「重新定位」指令會在您於配置中放置資產或插入模型後自動啟動。若要停用此行為，請在「Factory 選項」對話方塊的「資產」頁籤上，不勾選「在放置元件後啟動『重新定位』指令」勾選方塊。若要取得更多資訊，請參閱 Inventor 說明主題〈設定 Factory 選項〉。

在 Factory 樓板上重新定位元件

您可以使用以下程序轉換 (移動) 和旋轉 Factory 元件。

1. 在功能區中，按一下 「Factory」頁籤 「關係」面板 「重新定位」 。
2. 選取您要重新定位的一個或多個元件。進行選取之後，按一下右鍵並從快顯關聯式功能表中選取「完成」。三向軸將顯示在游標所在的位置。可將三向軸與元件的邊對齊，方法是將三向軸鎖點至所需邊的中點或端點。
3. 使用三向軸移動或旋轉元件。根據您在三向軸上按一下的位置，您可以進行平面 (2D) 轉換、軸向轉換或軸向旋轉。
   • 在三向軸上，選取一個平面以對元件進行 2D 重新定位。

     若要動態重新定位元件，請按一下並拖曳該平面。

     若要手動重新定位元件，請再次按一下該平面，並在抬頭顯示中輸入轉換值。按一下滑鼠左鍵或按 Enter，以移動元件並關閉 HUD。

   • 在三向軸上，選取一條軸線的軸，以對元件進行線性重新定位。

     若要動態重新定位元件，請按一下並拖曳該軸線的軸來移動元件。

     若要手動重新定位元件，請按一下該軸線的軸，並在抬頭顯示中輸入轉換值。按一下滑鼠左鍵或按 Enter，以移動元件並關閉 HUD。

   • 在三向軸上，選取一條軸線的端點以旋轉元件。

     若要動態旋轉元件，請按一下並拖曳該軸線的端點來旋轉元件。

     若要手動旋轉元件，請按一下該軸線的端點，並在抬頭顯示中輸入角度旋轉值。按一下滑鼠左鍵或按 Enter，以旋轉元件並關閉 HUD。

     註: 依預設，會在差值模式 下在 HUD 中輸入角度值。也就是說，新旋轉將相對於元件的目前角度。您還可以在絕對模式 下旋轉資產，在該模式下會相對於 Factory 樓板原點 (通常為 0 度) 的旋轉角度旋轉資產。您可以在旋轉元件時在差值模式和絕對模式之間切換，方法是按一下右鍵，然後不勾選或勾選快顯關聯式功能表中的「差值角度」。
4. 按一下右鍵並選取「完成」，以接受變更並結束「重新定位」指令。按一下右鍵並選取「取消」，以結束「重新定位」指令而不移動元件。

註: 「重新定位」指令可以使元件脫離樓板，而無論是否打開「鎖點至樓板」鎖點類型。

「遵循樓板」選項

「遵循樓板」選項與「移動三向軸」選項配合使用。此選項將強制三向軸向下移動到樓板層級，以便在拖曳元件時元件保持固定在樓板上。依預設，「遵循樓板」選項處於啟用狀態，但也可以使用「重新定位」指令快顯關聯式功能表停用該選項。

移動三向軸

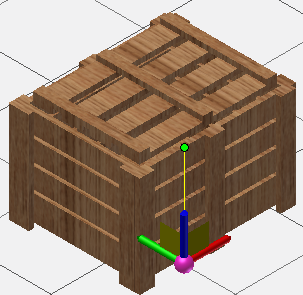

選取要進行重新定位的一個或多個元件後，可將三向軸定位至一條線的精確端點或中點，或一條邊上的任何點。當「遵循樓板」處於啟用狀態 (預設條件) 時，三向軸將保持釘住於樓板上，但與所選點對齊。



如果您要將三向軸移動到新位置，請執行以下作業：

1. 「重新定位」指令仍處於作用中狀態時，按一下右鍵，然後從快顯關聯式功能表中選取「移動三向軸」。
2. 選取一條線的端點或中點做為三向軸的新位置。您也可以按一下一條邊上的任何點。
3. 三向軸將鎖點至所選位置。現在，您可以繼續透過轉換或旋轉新位置的三向軸，來重新定位元件。
   提示: 以下是重新定位多個物件時快速放置三向軸的一種方法。首先，在按住 Ctrl 或 Shift 鍵的同時選取一個或多個物件，然後按一下「重新定位」指令。點選選取的任何元件上的點，以放置三向軸。三向軸將鎖點至所選位置。您也可以先呼叫「重新定位」指令，然後再選取多個物件。

旋轉和翻轉三向軸軸線

可以旋轉和/或翻轉三向軸的軸線。頂點、邊、工作點或工作軸線，都是可用來重新定位旋轉的三向軸軸線的有效物件。

1. 啟動「重新定位」指令，並選取一個或多個元件。進行選取之後，按一下右鍵並選取「完成」。
2. 在要旋轉之軸線 (X、Y 或 Z) 的軸上按一下右鍵，然後從快顯關聯式功能表中選取「旋轉軸線」。
3. 您可以移動滑鼠以動態旋轉三向軸軸線，或選取頂點、邊、工作點或工作軸線，以用於重新定位軸線。
4. 如有必要，請再次在該軸線的軸上按一下右鍵，並選取「翻轉軸線」以翻轉已旋轉軸線的方向。
5. 依需要對其他三向軸軸線重複此程序。
6. 將三向軸旋轉到滿意的位置後，您可以繼續透過轉換或旋轉新位置的三向軸，來重新定位元件。

使用系統線精確重新定位元件

將系統線與「重新定位」指令配合使用，可更精確地定位 Factory 元件。系統線也可讓您鎖點至虛擬交點或頂點。

使用以下程序，可使用參考元件上的基準點，將元件重新定位到距參考元件一段精確距離處。

1. 首先，從「選項」面板上的「鎖點類型」下拉式功能表中，啟用「鎖點至頂點或邊」和「鎖點至系統線」鎖點選項。停用該功能表中的其他鎖點選項。
2. 啟動「重新定位」指令，然後選取要移動的元件。進行選取之後，按一下右鍵並選取「完成」。
3. 再次按一下右鍵，然後從快顯關聯式功能表中選取「移動三向軸」。
4. 選取一條線的端點或中點做為三向軸的新位置。您也可以按一下一條邊上的任何點。三向軸將鎖點至所選位置。
5. 接下來，按一下三向軸軸線接合處的紅色圓球。紅色圓球將變更為綠色圓點。當您移動滑鼠時，三向軸會隨著元件移動。
6. 將三向軸移動到參考元件上基準點的精確位置處。使用滑鼠接觸 (但不要按一下) 您要用做基準點 (從其移動原始元件) 的點或頂點。

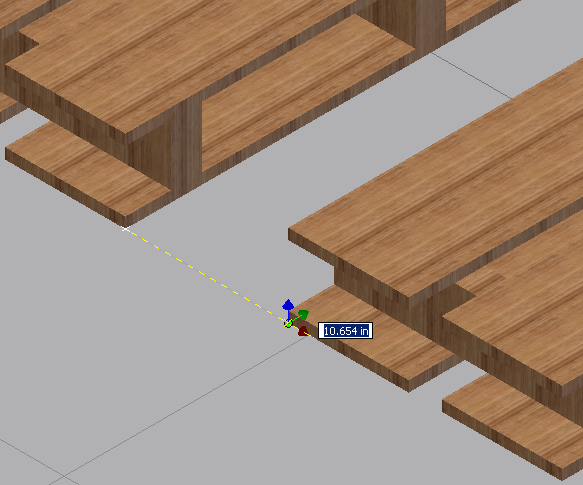

7. 接觸該基準點後，以直線方向自該點移動元件。將顯示一條黃色虛線系統線和值輸入方塊。



8. 向遠離基準點的方向動態拖曳元件，或直接在值輸入方塊中輸入距離值並按 Enter。
9. 現在，元件將定位於距參考元件一段精確距離處。
10. 按一下右鍵並選取「完成」，以接受移動並結束「重新定位」指令。按一下右鍵並選取「取消」，以結束「重新定位」指令而不移動元件。
