使用「AutoDrop」放置元件

使用 AutoDrop 從資源中心放置元件，並確定其大小。您可以放置結件，套件括螺栓、螺釘、螺帽和 U 形鉤銷。您也可以放置軸承和扣環，並調整其大小。

註: 必須開啟「從資源中心放置」對話方塊上的 AutoDrop 指令

以使用 AutoDrop 從資源中心放置元件。按住 Alt 鍵並按一下「確定」(或按兩下族群)，可為特定零件族群使用其他放置方法。如果作用中組合中沒有零件，AutoDrop 將不會處於作用中並且開啟「資源中心族群」對話方塊。

使用 AutoDrop 插入元件的可能工作流程有兩種：

從「從資源中心放置...」對話方塊

在組合中：

在功能區中，按一下「組合」頁籤「元件」面板「從資源中心放置」。
導覽整個「品類檢視」樹，以找到適當的族群。
透過執行下列其中一項作業，選取 AutoDrop 元件：
- 選取啟用了 AutoDrop 的族群，並按一下「確定」。
- 按兩下啟用了 AutoDrop 的族群。

從瀏覽器的「我的最愛」中

在組合中：

將螺栓放置到組合中

將游標暫停於貼合孔的埋頭面上。除了零件預覽外，游標上還會顯示一個問號和一個關聯式圖示。此圖示指示在組合內放置零件所需的幾何圖形的類型。
將游標懸停於有效幾何圖形上時，零件預覽會自動重調至最符合圖庫中可用零件大小的大小。工具提示將顯示零件名稱和更新後的零件大小。如果零件大小與目標相符，游標將變更為綠色勾選標記。

註: 如果目標幾何圖形已亮顯 (已預先選取)，請按一下右鍵並選取「完成」以同樣插入並貼合該元件。
按一下目標幾何圖形。顯示「AutoDrop」工具列。您可以拖曳掣點，以指定螺栓長度。僅可使用標準資源中心長度。
按一下「套用」以插入並貼合元件。

將游標暫停於孔邊上。除了零件預覽外，游標上還會顯示一個問號標記和一個關聯式圖示。
將游標懸停於目標幾何圖形上時，零件預覽會自動重調至最符合圖庫中可用零件大小的大小。工具提示將顯示零件名稱和更新後的零件大小。如果零件大小與目標相符，游標將變更為綠色勾選標記。

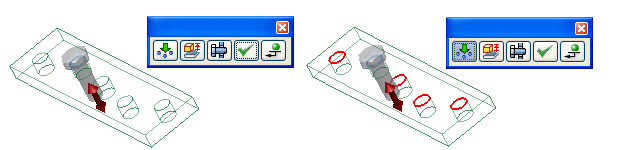

按一下目標孔邊。透過切換「依照陣列」顯示 AutoDrop 工具列。依預設，切換是開啟的。按一下切換以插入單一元件，而不是陣列。
您可以拖曳長度掣點以指定螺栓長度，或按兩下掣點以從清單選取長度。僅標準的資源中心長度可用
按一下「套用」以插入並貼合螺栓。

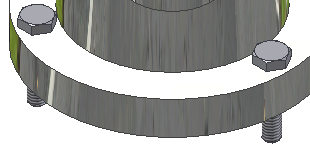

選取螺栓柄以指出適當的螺帽直徑和螺紋或者恰當的墊圈直徑。然後，選取目標平物面。

您可以選取孔的環形邊以插入螺帽、墊圈等。但是，僅選取螺栓柄的工作流程可確保螺紋資訊用於指出所需的結件。
按一下「套用」。

從資源中心或瀏覽器「我的最愛」插入元件。將族群拖曳至塑型視窗後，執行以下作業：

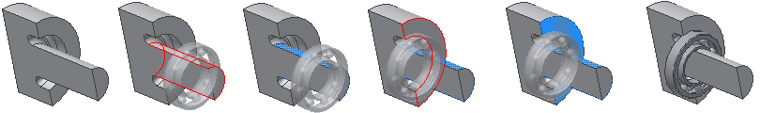

將游標暫停於罩邊或軸邊上。除了零件預覽外，游標上還會顯示一個問號標記和一個關聯式圖示。此圖示指示在組合內放置零件所需的幾何圖形的類型。

向輪轂插入軸承時的游標。
按一下目標幾何圖形。顯示「AutoDrop」工具列。您可以拖曳直徑掣點以指定軸承大小，或按兩下掣點以使用大小清單。僅可使用標準資源中心大小。如果未顯示直徑掣點，則僅有一個軸承大小適合目標幾何圖形。

在插入元件之前，按一下右鍵並選取「變更大小」以開啟可在其中編輯元件的「零件族群」對話方塊。

使用此指令以翻轉軸承。此技術對於滾錐軸承有意義，有兩種有關如何在軸或罩上對它們進行貼合的可能性。
按一下「套用」以插入並貼合元件。

將游標暫停於目標邊上，以選取適當的零件。除了零件預覽外，游標上還會顯示一個問號標記和一個關聯式圖示。此圖示指示在組合內放置零件所需的幾何圖形的類型。

插入內部扣環時將顯示游標。
將游標懸停於目標邊時，零件預覽會自動重調至最符合圖庫中可用零件的大小。工具提示將顯示零件名稱和更新後的零件大小。如果零件大小與目標幾何圖形相符，游標將變更為綠色勾選標記。如果更新後的零件大小仍與目標不相符，則游標會保持為問號。(例如：最小的扣環直徑仍然太大而無法配合。) 零件預覽和工具提示均會將顏色變更為紅色以亮顯差異。

插入內部扣環時的游標。
按一下目標邊。顯示「AutoDrop」工具列。
按一下「套用」以插入並貼合元件。
