加入第二個線束組合，然後加入電纜線材。您可以在一個獨立的釘板圖面中記錄電纜線束。
- 在功能區中，按一下
「環境」頁籤
「開始」面板
「電纜與線束」
。 - 輸入 Harness Assembly2.iam 做為名稱並接受預設檔案位置。
- 為連接器加入以下參考指示器。在瀏覽器中，於連接器上按一下右鍵，然後選取「線束性質」，以設定參考指示器。
對於零件 360575:1，加入參考指示器 U7。
對於零件 360575:2，加入參考指示器 U8。
-
在功能區中，按一下
「電纜與線束」頁籤
「建立」面板
「建立電纜」
。 - 在「建立電纜」對話方塊中，接受預設電纜 ID (電纜 1)。
依預設，電纜 ID 是「電纜」加上一個從 1 開始遞增的數字。
- 從電纜清單中，選取要插入的電纜。選取展示的品類和電纜名稱。
品類：Belden
名稱：8441
該電纜包含要在組合中連接的兩條線材。
- 確認已選取第一條電纜線材和「接腳 1」按鈕。
- 旋轉視圖，以便 36575:2 上的接腳可見。選取「U8 接腳 1」。
連接電纜線材時，將自動指定其線材 ID。依預設，線材 ID 是電纜 ID 加上導體 ID。

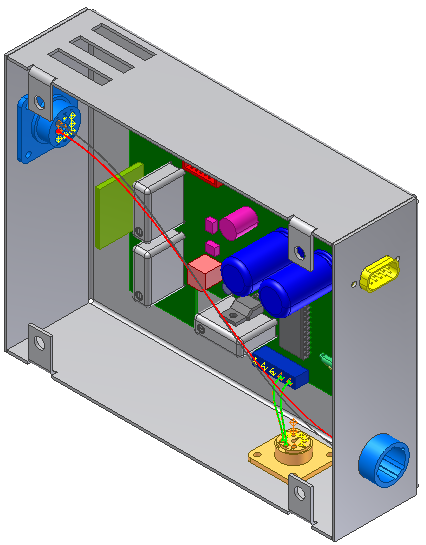

- 將電纜線材的另一端連接至零件 36575:1。工具提示顯示為「U7 接腳 1」時，按一下該工作點。電纜線材在清單中的狀態變更為已連接。系統會自動前進到下一條電纜線材。
- 連接第二條電纜線材 (從零件 36575:2 上的 U8 接腳 2 到零件 36575:1 上的 U7 接腳 2)。
- 按一下「確定」。
- 在瀏覽器中，展開線束組合與「電纜」資料夾，檢視加入至階層的電纜與電纜線材。
以電纜 ID 後接導體 ID (導體 ID 位於圓括號中) 的格式來命名電纜線材。
