加入段分支
在瀏覽器中，按兩下
「線束組合 1」
。
在功能區中，按一下
「電纜與線束」頁籤
「建立」面板
「建立段」
。

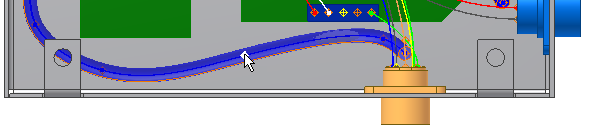

將游標暫停在要建立分支的線束段上，然後按一下展示為分支起點的段工作點。

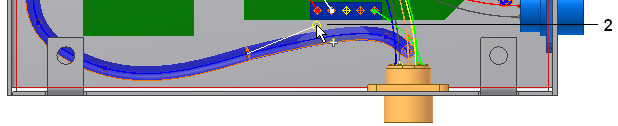

將偏移變更為
0.470
，然後在管段和 LTP:1 連接器之間選取一點 (2)。

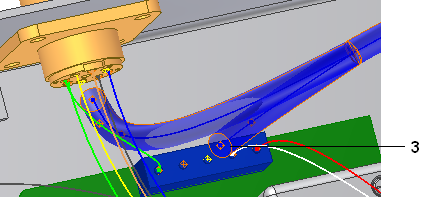

對於終點 (3)，將偏移變更為
0.270
，然後選取靠近接腳 3 的連接器 LTP:1 的面。
按一下右鍵，然後選取
「完成」
，以完成分支，其造型與影像中的造型類似。
