- 按一下
「新建」。 - 在「建立新檔案」對話方塊中，按一下「Templates」資料夾並選取「圖面」品類下的 Standard.idw，然後按一下「建立」。
-
在圖面視圖中，按一下
「放置視圖」頁籤
「建立」面板
「基準」
。 - 在「圖面視圖」對話方塊中，確定已選取「Enclosure_assembly.iam」。檔案位於 \Tutorial Files\Cable & Harness 中。

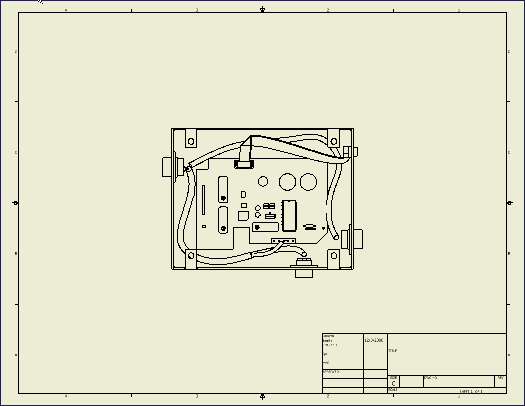

- 按一下以放置視圖 (如圖所示)，然後選取「完成」。
- 在瀏覽器中，展開 VIEW 1 和 Enclosure_assembly.iam。
- 在「Harness_Assembly1」上按一下右鍵，然後選取「包括中心線」 「線材」。

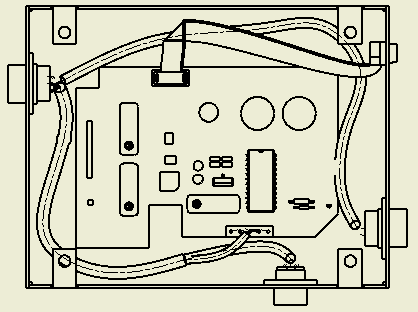

所有線材的中心線均會顯示。
- 在「Harness_Assembly2」上按一下右鍵，然後選取「包括中心線」 「電纜」。
- 選擇性地，加入標註和其他註解。
- 將檔案另存成 Assembly1.idw。
