模型參數

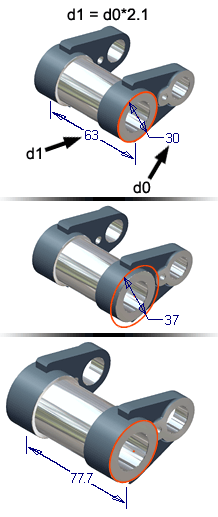

參數可以定義特徵的大小和造型。例如,您可以使用 方程式 定義參數之間的關係,指定一個平板的大小為:高度 = 寬度/2。

您還可以定義參數,以使標註與功能需求相關。例如,您可以定義零件的橫斷面面積,使其具有特定比例,並能承受一定的負載 (面積 = 負載/Material_Strength*Factor_of_Safety)。您可以將工作表連結到零件,驅動工作表儲存格內的參數。參數也可以匯出至材料表和零件表。

使用「參數」指令檢視和編輯「參數」表格中的參數、建立使用者定義的參數,以及連結至包含參數值的工作表。

如何建立模型參數?

在您定義草圖標註或建立特徵時,系統會自動建立模型參數。這些參數具有給定的預設名稱 (例如 d0、d1、d2),但是您可以使用更具意義的名稱取代預設名稱。您可以在定義參數名稱和值的編輯方塊中輸入表示式。您還可以使用編輯方塊變更參數名稱和值。

您可以建立使用者參數,它比模型參數更具一般性,可以用來輸送功能需求。使用者參數也可以由工作表來驅動。

可以使用這兩類型的參數來指定值,以及建立模型中各元素間的關係。

何時重調零件大小?

當您使用「參數」指令定義或編輯參數時,按一下「更新」套用變更。編輯特徵時,全部從屬參數都將隨特徵而變更。

如何在 iFeature 中使用參數?

在建立 iFeature 時,您可以選取草圖標註和特徵參數做為大小參數。如果您已命名參數,它們會自動包括在 iFeature 中。

何為使用者參數?

使用者參數可在方程式中使用。如果您在許多零件 (如力或材料) 中使用相同的參數,則請在用於建立新零件檔的樣板中定義這些參數。

何為參考參數?

參考參數是從動參數;它們的值會隨主動參數的變更而更新。可以用數種方法建立它們:

何謂多值參數?

多值參數具有已儲存的可能值清單。但是,與其他參數一樣,多值參數在任何時候都只能有一個值。系統不會自動將多值參數鎖定為多值清單中的某個值,但您可以透過 iLogic 規則實現此作業。

您還可以將自訂值做為替用值加入至多值參數中的值清單。自訂值通常僅在需要時暫時使用。

何謂關鍵參數?

關鍵參數是您視為特別重要的參數。您可以為每個關鍵參數設定一個可選的旗標,然後使用可見性篩選檢視這些關鍵參數的「短清單」。

如何使用連結參數?

您可以在 Microsoft Excel 工作表中定義參數,然後將工作表連結至零件。還可以從零件的任意組合連結參數。零件便會關聯式地連結至從特定檔案類型匯出的參數。從零件中連結時,可以選擇性地連結匯出參數。

若要從一個檔案匯出至另一個檔案的參數,您可以使用整體參數零件檔。建立包含值集的零件檔,通常由工程方程式驅動。零件檔可能不包含任何幾何圖形,但可能包含草圖 (如果您要將其用於骨架模型或配置模型)。

您可以使用「導出零件」將整體參數零件檔導出至零件,以在需要的情況下萃取參數。您也可以使用此相同的工作流程 (使用工作表而非零件檔)。可以在導出零件中選擇性地導出匯出參數。

骨架模型也可以參考其他骨架模型。

或者,您也可以即時將參數從零件萃取至組合。您無需規劃整體參數,但在設計中,有時您可能會選擇使用組合中的零件的參數。例如,您可能想要使用零件中的板的寬度 (擠出深度) 做為組合中的貼合約束。

建立參數時,要遵循哪些準則?

為確保參數和零件能按預期更新,請遵循下列準則:
