建立豎流道

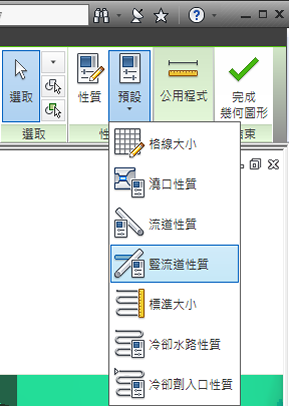

1. 按一下 (「幾何圖形」頁籤 > 「性質」面板 > 「預設值」)，然後從下拉功能表中選取 「豎流道性質」。


2. 在「豎流道類型」下拉功能表中選取「冷」，在「豎流道形狀」下拉功能表中選取「圓錐形」。
3. 針對「起始直徑 (1)」輸入 3 mm，針對「結束直徑 (2)」輸入 5 mm，然後按一下「確定」。
4. 從「幾何圖形」頁籤之「性質」面板上的「預設值」下拉功能表中，按一下「格線大小」。
5. 將「格線大小」設定為 10 mm。
6. 在「原點」部分中，從「位置」下拉功能表中選取「零件的中心」，然後按一下「確定」。
7. 按一下 (「幾何圖形」頁籤 > 「饋送系統」面板 > 「豎流道」)，來開啟「建立豎流道」對話方塊。


8. 確保在「格線設定」方塊中選取「顯示格線」與「鎖點至格線」勾選方塊。
9. 按一下與射出位置對齊的網格點，然後按一下「確定」來建立豎流道。
