建立流道

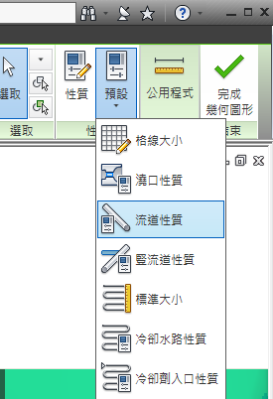

1. 按一下 (「幾何圖形」頁籤 > 「性質」面板 > 「預設值」)，然後從下拉功能表中選取 「流道性質」，來開啟「流道性質」對話方塊。


2. 在「流道類型」下拉功能表中選取「冷」，在「流道形狀」下拉功能表中選取「圓形」。
3. 針對「直徑 (1)」輸入 4 mm，然後按一下「確定」。
4. 從「幾何圖形」頁籤之「性質」面板上的「預設值」下拉功能表中，按一下「格線大小」。
5. 將「格線大小」設定為 5 mm，然後按一下「確定」。此階段不會顯示格線。
6. 按一下 (「檢視」頁籤 > 「可見性」面板 > 「物件可見性」)，然後除選「邊界框」。

   如此即會從模型周圍移除邊界框，使您可以更輕鬆地建立流道。
7. 按一下 (「幾何圖形」頁籤 > 「饋送系統」面板 > 「流道」)，來開啟「建立流道」對話方塊。


8. 旋轉並放大模型，以便能夠看到豎流道的底部與射出位置。

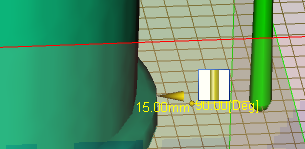

9. 使用 「選取」工具 (「幾何圖形」頁籤 > 「選取」面板)，按一下豎流道底部，然後將指標拖離豎流道，拖向射出位置。會出現一條末端有黃色小球的黃色細線。這個球表示流道末端。由於已在「建立流道」對話方塊中選取「鎖點至格線」選項，因此這個小球將跳至最近的格線交點。


10. 按一下如圖所示的格線交點。

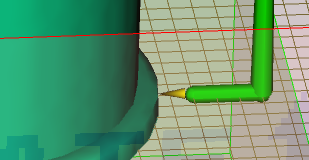

11. 在「圖形」面板中按一下右鍵，然後從功能表中選取「完成建立流道」。如此即已建立流道。
