檢閱翹曲結果

在此工作中，您將解釋「翹曲指標」結果，以確定翹曲的相對大小。

1. 按一下「檢視」 > 「可見性」 > 「物件可見性」。

2. 按一下以關閉除「母模仁」以外的所有物件。

3. 按一下「首頁」 > 「結果」 > 「結果」。

4. 將模型旋轉至約 180 45 90，使 ViewCube 的外觀類似於以下影像。



6. 在「研究工作」清單中，按一下「翹曲指標，所有影響」。

7. 按一下「結果」 > 「結果」 > 「出圖性質」

8. 按一下「撓曲」頁籤，將比例係數設定為 5，然後按一下「確定」。

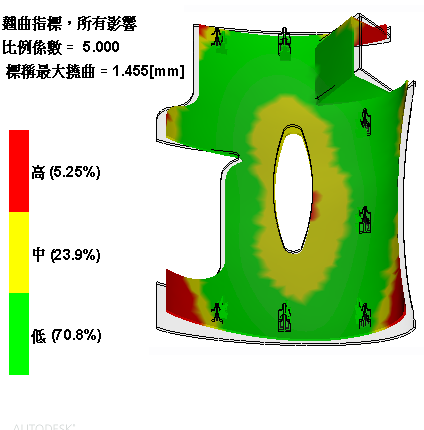

   此結果展示零件翹曲的相對大小 (形狀的平面外變化)。綠色區域不到所引用的標稱最大撓曲的 80%，而紅色區域至少為該撓曲的 120%。標稱最大撓曲的預設值為零件平均壁厚的一半。將撓曲放大五倍，可以更醒目地查看撓曲。



9. 進行旋轉、平移和縮放，以檢查翹曲。

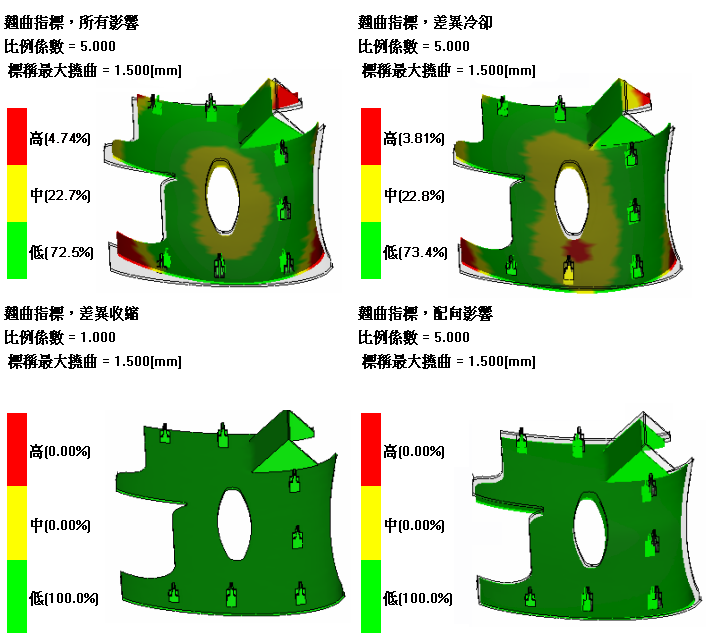

10. 顯示其他翹曲指標。

    將它們與「所有影響」出圖進行比較。與「所有影響」出圖最相似的出圖對翹曲的影響最大。在本案例中，差異冷卻與「所有影響」出圖最相似。
