輸入製程參數

在此工作中，您將使用輸入的製程設定並執行分析。

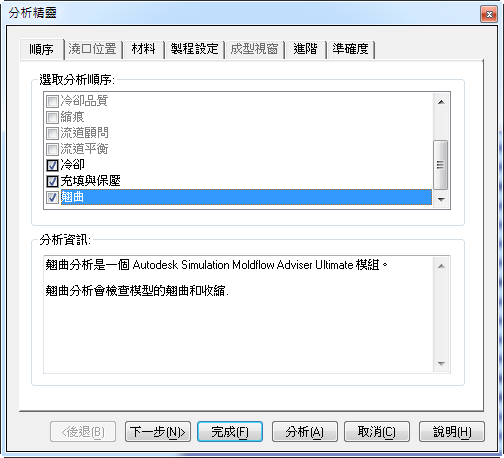

1. 按一下「首頁」 > 「成型製程設置」 > 「分析精靈」。

2. 不勾選「充填」。

3. 勾選「冷卻」。

4. 勾選「充填與保壓」。

5. 勾選「翹曲」。

6. 按一下「下一步」。

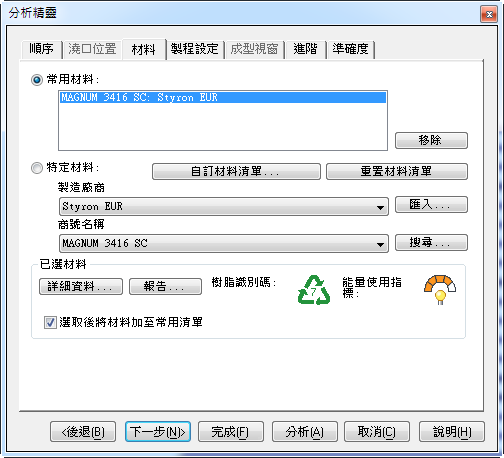

7. 確保材料為「Styron EUR, Magnum 3416 SC」，然後按一下「下一步」。

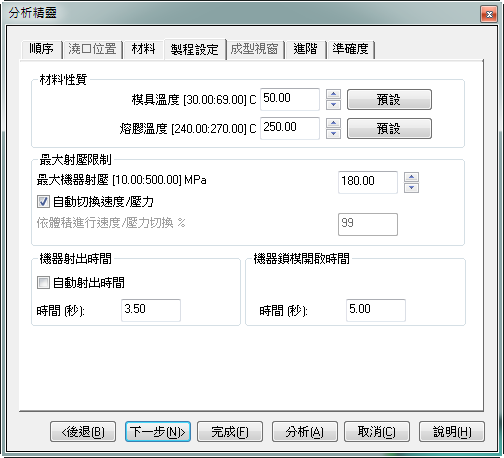

8. 確保「模具溫度」為 50°C。

9. 確保「熔膠溫度」為 250°C。

10. 確保「射出時間」為 3.5 秒。

11. 確保「開模時間」為 5 秒，然後按一下「下一步」。



12. 確保壓曲線控制為「充填結束時的壓力的百分比」。

13. 確保曲線為 0 - 80、10 - 80。

14. 輸入 25 秒做為射出、保壓與冷卻時間。



15. 按一下「分析」。

16. 分析完成後，按一下「摘要」，以關閉「摘要」面板。
