Auxiliary Link

Auxiliary Link

Spojte dva sekvenční nebo nesekvenční body rovnou úsečkou. Pomocná spojnice není součástí geometrie podsestavy, ale lze z ní vytvořit jiné geometrie.

Vlastnosti

Na panelu Properties zadejte následující parametry.

Link
Link Number	Určuje číslo spojnice. Automaticky generovanou hodnotu Link Number můžete změnit.
Position
Start Point	Určuje bod, v němž je počátek spojnice. Poznámka: Tímto bodem může být prvek Point nebo Auxiliary Point.
End Point	Určuje bod, v němž je konec spojnice. Poznámka: Tímto bodem může být prvek Point nebo Auxiliary Point.
Miscellaneous
Comment	Označuje poznámky o spojnici. Poznámky lze zobrazit na panelu Preview.

Příklad

Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Auxiliary Link Example.pkt

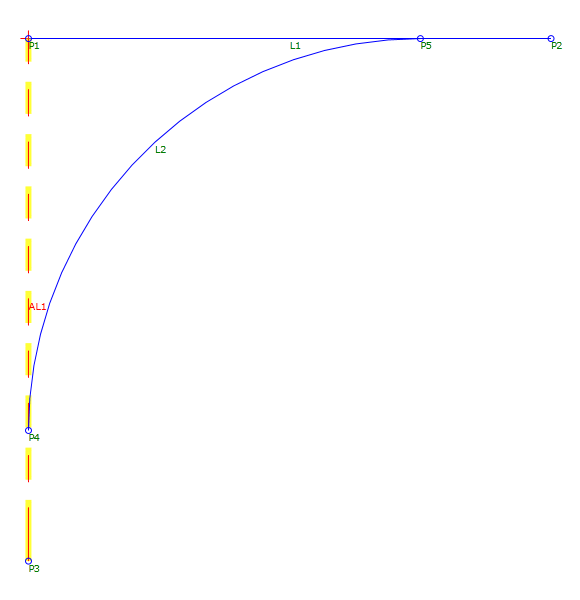

V příkladu je spojnice L1 automaticky nakreslena mezi body P1 a P2. Spojnicí L2 je oblouk zaoblení, který musí být nakreslen mezi dvěma spojnicemi. Pomocná spojnice AL1 není nakreslena v konečné podsestavě, ale je nakreslena ručně mezi body P1 a P3, aby spojnice L2 mohla používat její geometrii.
