Curve
Mezi dva body vložíte oblouk.
Vlastnosti
Na panelu Properties zadejte následující parametry.
| Link | |
| Link Number | Určuje číslo spojnice. Automaticky generovanou hodnotu Link Number můžete změnit. |
| Kódy spojnic | Určuje kódy, které jsou přiřazeny ke spojnici. |
| Geometry Type | |
| Creation Type | Určuje typ oblouku, který má být nakreslen:
|
| Arc Tessellation | Určuje počet segmentů čar použitých ke znázornění oblouku. Poznámka: Tato hodnota musí být v rozsahu 2 až 100.
Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu. |
| Geometry Properties | |
| Start Point | Určuje počáteční bod oblouku. |
| Center Point (Arc: General) | Určuje středový bod oblouku typu Arc: General. |
| Arc Point (Arc: 3 Points) | Určuje střední bod oblouku typu Arc: 3 Points. |
| End Point | Určuje koncový bod oblouku. |
| Mid-Ordinate (Parabola: General) | Určuje vzdálenost mezi nejnižším bodem oblouku typu Parabola: General a jeho vrcholem. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu. |
| Miscellaneous | |
| Comment | Označuje poznámky o oblouku. Poznámky lze zobrazit na panelu Preview. |
Příklady
Chcete-li si prohlédnout příklady použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:
Curve Example.pkt

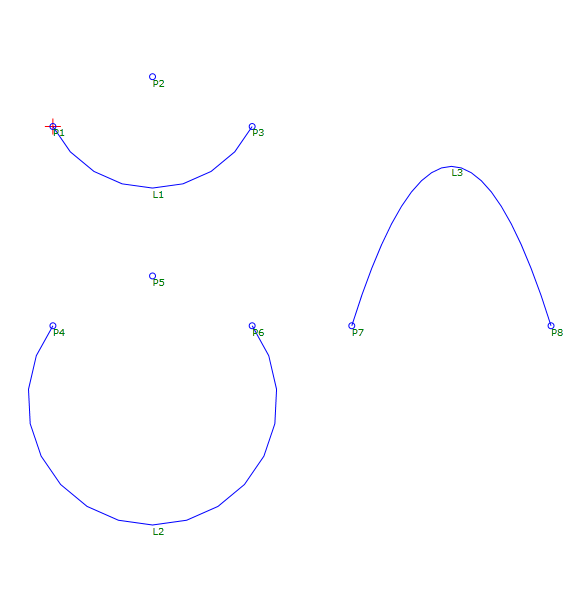

Vzorový soubor PKT obsahuje tři oblouky. V prvku Flowchart je každý oblouk vytvořen v samostatné
sekvenci. Každý typ oblouku je definován pomocí počátečního bodu, koncového bodu a parametru. Chcete-li si parametry oblouku prohlédnout, vyberte v prvku Flowchart oblouk , parametry se pak zobrazí na panelu Properties v části Geometry Properties.
