Auxiliary Mark Point
Přidejte k podsestavě nebo do její blízkosti pomocný označený bod.
Poznámka: Prvek Auxiliary Marker Point se v konečné geometrii podsestavy nezobrazí. Chcete-li do konečné geometrie podsestavy přidat označený bod, použijte prvek Get Mark Point.
Vlastnosti
Na panelu Properties zadejte následující parametry.
| General | |
| Mark Name | Určuje název označeného bodu. |
| Point | |
| Point Number | Určuje číslo bodu. Automaticky generovanou hodnotu můžete změnit. |
| Preview | |
| From Point | Určuje bod, k němuž se vztahuje umístění označeného bodu. |
| Delta X | Určuje horizontální odsazení vzhledem k bodu From Point. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu. |
| Delta Y | Určuje vertikální odsazení vzhledem k bodu From Point. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu. |
| Miscellaneous | |
| Comment | Označuje poznámky o bodu. Poznámky lze zobrazit na panelu Preview. |
Příklad
Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:
Auxiliary Mark Point Example.pkt

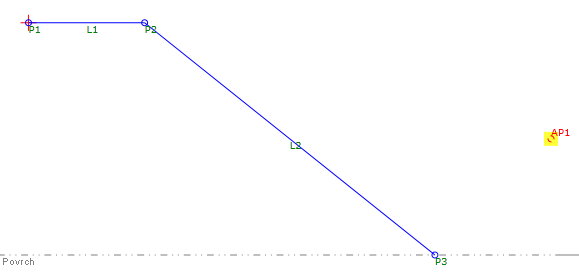

V příkladu je bod AP1 pomocným označeným bodem. Hodnoty Delta X i Delta Y jsou 0,5 z P3, který směřuje od P2 ve sklonu k cílovému povrchu. Při změně výšky povrchu je zachována pozice P4 vzhledem k P3.
