Sada nástrojů Factory Design Utilities určená k použití s aplikací AutoCAD poskytuje optimalizované prostředí a návrhové nástroje na tvorbu rozvržení podlah výrobních linek. Prostředí a nástroje také umožňují otevírat stará rozvržení zařízení ve formátu DWG a přidávat do nich logickou funkcionalitu výrobní linky. Nákresy výrobních linek lze poté použít v nástroji Inventor Factory k zaplnění 3D rozvržení.
2D rozvržení výrobní linky
2D rozvržení výrobní linky je model DWG výrobní linky, skladu nebo kanceláří. Velikost a složitost modelu se může pohybovat od pracovní buňky až po celou výrobní linku. Rozvržení může obsahovat stavební prvky, například stěny, sloupy a technickou infrastrukturu. Lze rozvrhnout jednotlivé součásti vybavení a vytvořit cestu směrování jednotlivých produktů.
Aplikace Factory Design Utilities umožňuje přidat do rozvržení výrobní linky logickou funkcionalitu. Logickou funkcionalitu lze přidat do starého rozvržení výrobní linky i do nového souboru. Dodatečná data poskytují informace potřebné k analýze rozvržení, generování zpráv a automatickému zaplňování rozvržení výrobní linky 3D komponentami v nástroji Inventor Factory.
Typický pracovní postup:
- Vytvoří se jednoduché rozvržení (například obdélníkové tvary) a přiřadí se jim informace o stanicích.
- Vytvoří se produkty, které se budou vyrábět pomocí definovaných stanic.
- Vytvoří se směrování produktů mezi stanicemi.
- Výsledek se uloží jako 2D rozvržení výrobní linky ve formátu DWG.
- Rozvržení se přenese do aplikace Inventor Factory pomocí příkazů Synchronizovat aplikaci Inventor nebo Nové rozvržení ze souboru DWG aplikace Inventor Factory a zaplní se 3D komponentami. (Pokud v rozvržení DWG již existují 2D komponenty a řetězitelné komponenty, budou při spuštění aplikace Inventor automaticky nahrazeny ekvivalentními 3D komponentami.)
Uživatelské rozhraní

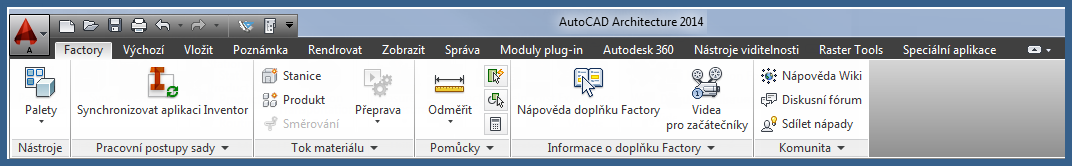

Uživatelské rozhraní aplikace Factory Design Utilities se nachází na kartě Factory a obsahuje panely Nástroje, Pracovní postupy sady, Tok materiálu, Pomůcky, Informace o doplňku Factory a Komunita. Výchozí pracovní prostředí sady nástrojů Factory tvoří kombinace panelů aplikace Factory a standardních panelů aplikace AutoCAD.
Výrobní linka
S aplikací Factory Design Utilities jsou spojeny tři palety: Prohlížeč komponent, Prohlížeč výrobní linky a Prohlížeč vlastností. Palety sdílí oblast prohlížeče a lze je přizpůsobit pomocí standardních metod úpravy velikosti. Prohlížeče lze ukotvit v různých místech nebo ponechat plovoucí (odtáhnutím od okna aplikace).
Prohlížeč komponent umožňuje přístup k nainstalovaným komponentám, uživatelským komponentám a komponentám mračna. Komponenty jsou objekty, které společně tvoří obsah výrobní linky. Mohou zahrnovat architektonické prvky, vybavení k přepravě a skladování materiálu, zpracovací zařízení apod.
Prohlížeč výrobní linky umožňuje přístup k definovaným stanicím, produktům a směrováním. V prohlížeči lze spravovat definice těchto objektů výrobní linky. Přístup k běžně používaným příkazům umožňují místní nabídky.
Prohlížeč vlastností umožňuje přístup k různým parametrům a nastavením spojeným s vybranými komponentami výrobní linky a definicemi.
Nástroj Importovat umožňuje importovat data tabulkového procesoru a generovat informace o rozvržení výrobní linky.
Nástroj Exportovat umožňuje ukládat a sdílet informace o rozvržení výrobní linky ve formátu tabulkového procesoru.
Tok materiálu
Nástroje výrobní linky umožňují definovat produkty, které se mají v továrně vyrábět, stanice, ve kterých se odehrávají jednotlivé výrobní procesy, a směrování mezi stanicemi. Jakmile máte rozvržení k dispozici, můžete začít analyzovat náklady na přepravu, využití strojů a spotřebu energie. Výsledky analýz lze prezentovat ve zprávách, takže lze porovnávat a dokumentovat různé scénáře. Jakmile rozvržení splní vaše požadavky, lze jej odeslat do aplikace Inventor, kde se převede na 2D překrytí, které se zaplní 3D komponentami.
Komponenty výrobní linky
Knihovna Komponenty výrobní linky obsahuje modely standardních komponent výrobních linek, například dopravníků, potrubí a stěn. V knihovně také můžete publikovat své často používané modely. Knihovna také uchovává stažené komponenty mračen.
Komponenty výrobní linky pocházející z mračna
Požadované komponenty výrobní linky se liší podle průmyslového odvětví a složitosti výrobního procesu. Aby se snížili požadavky na množství volného místa na pevném disku, jsou některé komponenty uloženy na serveru mračna a lze je na požádání snadno stáhnout. Do mezipaměti se uloží místní instance jednotlivých komponent, které je následně možné použít.
Komunita
Panel Komunita umožňuje snadný přístup k obsahu online nápovědy, diskusním fórům a webům sociálních médií orientovaných na problematiku výroby, na kterých naleznete užitečné videofilmy, můžete sdílet informace a získat pomoc při řešení neznámých problémů s výrobní linkou.
